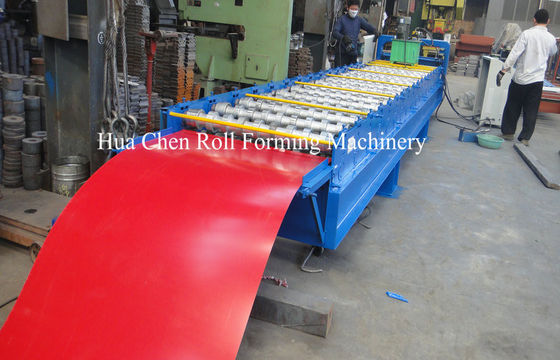

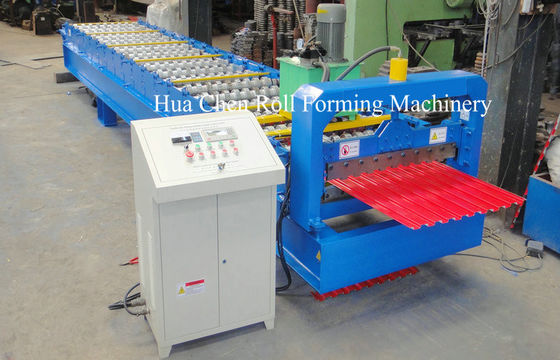

Petit pain hydraulique de porte de volet de roulement formant le petit pain de cadre de porte d'équipement formant la machine |
Détails sur le produit:
|
Matériau: | En acier peint | Epaisseur: | 0.3-0.6mm |
---|---|---|---|
Capacité: | 8-10m/min | Rouleau: | Acier No.45 |
Lame: | Cr12 | Garantie: | 1 année |
Surligner: | Rouleau d'acier formant la machine,Roll Machines de formage |
Porte de volet formant la machine
Détail rapide :
1. Approprié pour traiter : Plaque d'acier de couleur
2. Largeur du plat : 1000mm
3. Rouleaux : 18rows
4. Dimensions : 8.6*1.45*1.51m
5. Puissance : 3+3kw
6. Matériel de roulement : acier 45# (chrome plaqué sur la surface)
7. Épaisseur du plat : 0.3-0.6mm
8. Tension : 380V 50Hz 3phases
9. Matériel du plat de coupe : Cr12
10. Hydraulique : 40#
11. Traitement de la précision : À moins de 1.00mm
12. Système de contrôle : Contrôle de PLC
Le diagramme de l'écoulement de processus
alimentation Decoiling-active (mise la bande de bobine dans le premier rouleau de départ) — nivelant — formation de petit pain —
coupe-produit système-hydraulique de gestion par ordinateur à tenir
Paramètres techniques d'équipement
Centre serveur de bâti | Modèle | Sb-petit pain formant la machine |
Format | 5000mm×800mm×1000mm | |
poids | 3T | |
Grande structure de cadre de centre serveur | Vue soudée | |
Station de petit pain | 14rows | |
Matériel axial | acier 45# | |
Diamètre d'axe | Φ70mm | |
Matériaux de rouleau | chromage 45# dur en acier | |
Commande | Par la chaîne | |
Chaîne de pignon | 1 pouce | |
Alimentation secteur : | 4kw | |
Vitesse fonctionnante | 8-10 m/min | |
Épaisseur matérielle | 0.3-0.8mm | |
Conseil fait | 16mm |
Cisaillement hydraulique
Matériel de lame | Cr12, traitement thermique 60-62°C |
Système de cisaillement |
Il est commandé par la pompe à huile de roue de vitesse. Ensuite remplissant huile hydraulique dans le réservoir de stockage de pétrole hydraulique, les pompes conduisent la machine de coupeur pour commencer le travail de coupe. Le système inclut un ensemble du réservoir hydraulique, a ensemble de pompe à huile hydraulique, deux tuyaux hydrauliques. Et deux ensembles de valves d'électromagnétisme. Puissance de la pompe à huile : 3kw Huile hydraulique : 40# |
Système électrique
Armoire de commande principale d'ordinateur |
Il adopte l'ordinateur industriel pour commander. Le morceau de cible la longueur est réglable et le chiffre de lui peut être ajusté. Ordinateur le mode a deux modes : l'automatique et manuel. Le système il est facile utiliser et employer. Traitement de la précision : à moins de 1.00mm Elle contient l'écran de cristal liquide, programmeur, transformateur pour les machines et les kits électroniques de chaque cloison. La marque de transducteur est EURA. Le vendeur fournira l'écran d'anglais chinois et. |
Application

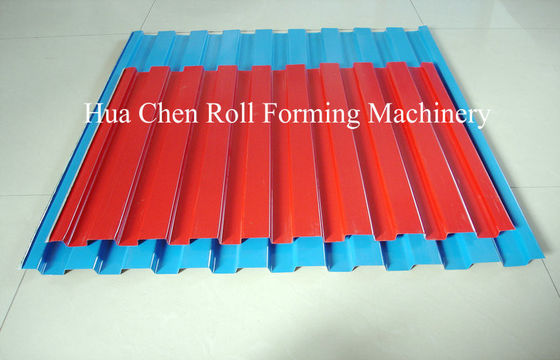

Ce type de feuille peut être très utilisé comme porte de garage, de stockage et de supermarché.
1. Garantie : Un an, et nous fournirons le support technique pour la vie entière de l'équipement.
2. Délai de livraison : D'ici 30 jours après reçu de dépôt votre paiement
3. Période de garantie : service de salaire du service 18months libre toute la vie de machine
4. Installation et formation si les acheteurs visitent notre usine et vérifient la machine, nous t'enseignerons comment installer et utiliser la machine et former également vos travailleurs/technicien face à face. Sans visiter, nous t'enverrons le manuel d'utilisation et la vidéo pour vous enseigner à installer et opérer. Si l'acheteur a besoin de notre technicien pour aller à votre usine locale, chargez-vous svp du conseil et le logement et d'autres choses nécessaires.
