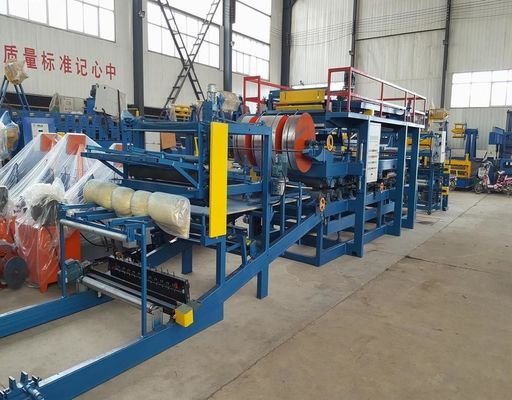

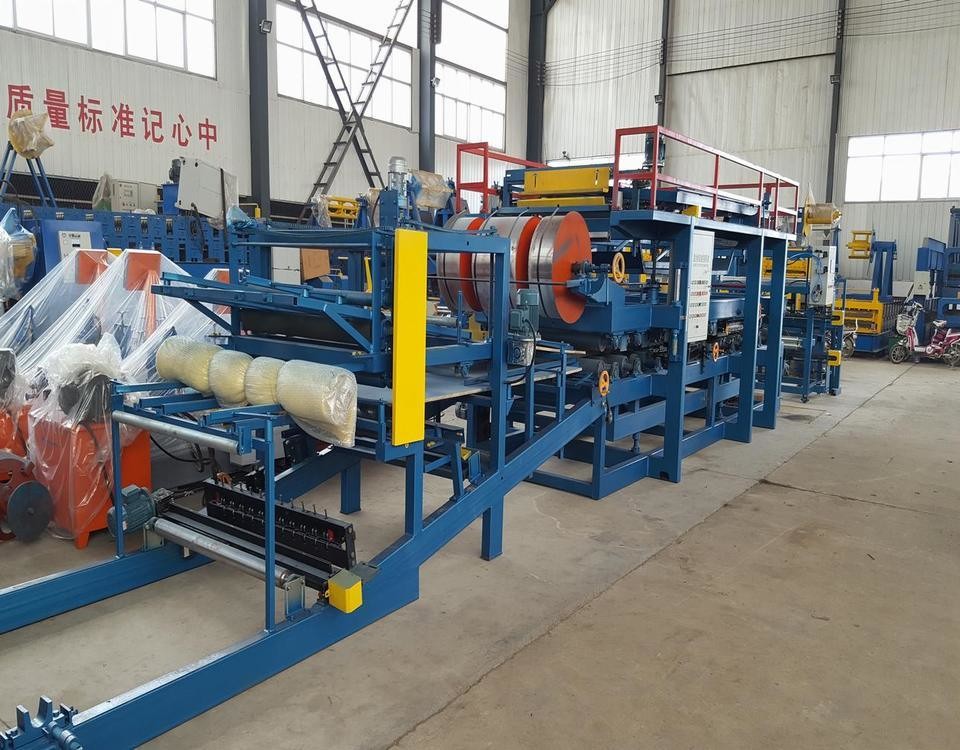

Machine à former des rouleaux de panneaux sandwich en double mousse métallique avec une largeur développée de 1000 mm, une vitesse de production de 0 à 5 m/min et une épaisseur du produit de 50 à 250 mm

Ligne de production de panneaux sandwich EPS / Rockwool

La ligne de production de panneaux sandwich composites en EPS et en laine de roche est un élément essentiel de l'équipement industriel dans l'industrie moderne des matériaux de construction,conçus pour la fabrication efficace de panneaux intégrés de murs et de toits offrant une isolation thermique, résistance à la chaleur, protection contre le feu et finitions décoratives. This line transforms color-coated steel sheets and insulating core materials (EPS or fire-resistant Rockwool) into high-strength composite sandwich panels through a continuous process involving roll forming, le collage, l'application d'adhésifs, la stratification thermique et sous pression et la découpe automatique.

I. Processus de fabrication de base et composants de l'équipement

La ligne de production continue intègre des systèmes d'automatisation mécanique, hydraulique et électrique avec une technologie de contrôle de haute précision, comprenant les systèmes clés suivants:

1. Système de décodage et de formage par rouleaux: équipé d'un décodage à double tête, le système alimente en douceur les couches supérieure et inférieure de bobines d'acier revêtues de couleur dans la machine de formage,où les rouleaux à plusieurs étages forment précisément l'acier en ondulations de toit prédéfinies ou en profils muraux (tels que les joints à langue et rainures).
2Système de manutention des matières premières:
Alimentation manuelle du panneau
3Système de collage et de stratification de haute précision: utilise une technologie de pulvérisation automatique d'adhésifs à têtes multiples pour attacher le matériau de base aux tôles d'acier intérieures et extérieures.Un laminateur à double courroie à pression chaude à longue portée assure l'aplatissement et le durcissement du panneau à température et pression contrôlées.
4Coupeuse de suivi volante et système d'empilage automatique: disposant d'une technologie de cisaillement volant sans poussière ou sans puces,permettant de couper avec une précision de milliseconde à des longueurs spécifiées par le client sans arrêter la ligne; les produits finis sont ensuite collectés et emballés par une machine automatique d'empilage et de remorquage.

II. Principaux avantages techniques et valeur d'application

Résistance au feu et isolation thermique supérieures: les panneaux sandwich en laine de roche répondent à la plus haute norme de non-combustibilité de classe A1,en les faisant le choix préféré pour les installations industrielles aux exigences strictes en matière de sécurité incendieEn revanche, les panneaux sandwich en EPS offrent une excellente isolation thermique et un profil léger, offrant un rapport coût/efficacité exceptionnel.L'ensemble de la ligne utilise un système de contrôle central PLC et une interface homme-machine (HMI)La vitesse de production atteint 4 à 8 mètres par minute, réduisant considérablement les coûts de main-d'œuvre.
Haute précision et faible déchets: doté de servo-entraînements et de précision de longueur contrôlée par micro-ordinateur, le système assure des coupes propres et exemptes de taches.des joints serrés, et des performances supérieures à l'étanchéité.

III. Large éventail d'applications

Les panneaux sandwich en EPS et en laine de roche produits par cette ligne sont largement utilisés dans les systèmes de toiture et d'enceinte murale pour les usines industrielles modernes, les entrepôts frigorifiques à grande échelle, les salles blanches, les salles debâtiments modulaires portablesIl s'agit d'un équipement essentiel qui stimule le développement des matériaux de construction écologiques et préfabriqués.

Les panneaux sandwich sont généralement divisés en:le sandwichpanneaux, panneaux composites en bois, acier couleurle sandwichpanneaux, laine de rochele sandwichpanneaux et ainsi de suite.
le sandwichLes plaques ont des couches de matériaux différents avec des fonctions différentes. Par exemple, une planche trois en un pour le béton pour un toit, une couche d'isolation en mousse et une couche imperméable à l'eau de surface.Le panneau sandwich est aussi une sorte de panneau sandwich.

Avantages des panneaux sandwich:

1. l'isolation thermique, une bonne capacité d'aspiration et d'étanchéité;

2. construction facile, installation souple et rapide, période de construction peut être raccourcie de plus de 40%; 3. couleur vive, belle apparence, pas besoin de décoration de surface;

4. haute résistance Peut être utilisé pour la structure de maintenance, la structure porteuse, la résistance à la flexion, le boîtier général peut être utilisé sans poutres.

Avec le réducteur d'engrenages, la vitesse de production de cette machine à panneaux sandwich peut atteindre 4,27 m/min.il génère une force de poussée directement et la vitesse est réglable entre 0-5.12m/min

La machine de série adopte un réducteur de roue cycloïdale miniature, la puissance du moteur 2,2 kW-3 kW, la vitesse de production peut directement être de 3,38 m/min.la puissance du moteur est réglable entre 0-40,05m/min.

La vitesse de production optimale de l'EPS ordinaire est d'environ 2,5-3,5 m/min, lorsque la matière première est autre, la vitesse pourrait être inférieure.La chaîne de montage est contrôlée par le contrôleur synchrone de la série d'onduleurrégulation de vitesse sans pas, paramètre réglable, affichage de mots.
