Aperçu /Produits/rouleau double couche formant la machine/Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne

Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne

1SET
MOQ
Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de matériau: PPGI/GI
Épaisseur du matériau: 0,3-0,6 mm
Largeur du matériau: 1000mm
Stations à rouleaux: Supérieur : 11 stations ; Vers le bas : 12 stations
Matériau du rouleau et de l'arbre: Trempe et placage de l'acier 45#
Diamètre de l'arbre: φ70mm
Matériau de coupe: CR12
Type de lecteur: Entraînement par chaîne
Vitesse: 15m / min
Puissance totale: 5,5+5,5KW
Tension: 380V 50Hz 3phases (personnalisable)
Mettre en évidence:

tôlerie roll formant des machines

,

Machine de formage d'ondulé
Informations de base
Lieu d'origine: Botou Hebei Chine
Nom de marque: HC
Certification: ISO/CE
Numéro de modèle: HC23-18-1000
Conditions de paiement et expédition
Détails d'emballage: La machine de formage de rouleaux principale et le dérouleur sont un emballage nu, le système de con
Délai de livraison: 25-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 20 ensembles / mois
Description de produit
Machines de formage de rouleaux de tôles métalliques à double couche pour toitures métalliques les plus populaires pour l'industrie

Aujourd'hui, les profileuses de panneaux fabriquées en Chine réalisent les rêves de la plupart des fabricants d'acier du monde entier. Ce n'est plus une entreprise inabordable en utilisant de nombreuses profileuses de panneaux dans l'atelier pour produire en grande quantité et une variété de profils différents.

Cependant, la qualité des profileuses de panneaux chinoises fait toujours l'objet d'un débat animé, et des centaines d'offres en ligne différentes rendent la décision encore plus difficile, car vous devrez peut-être visiter de nombreuses usines différentes pour découvrir la qualité réelle qu'elles produisent.

Maintenant, vous n'avez plus à vous inquiéter, car nous vous offrons une solution équilibrée avec une qualité décente pour faire passer votre entreprise au niveau supérieur, tandis qu'une configuration personnalisée rend le prix plus transparent et abordable.

Capacités du produit

Ce que nous pouvons offrir, c'est une polyvalence et une assurance qualité pour toutes les machines à panneaux, de la vitesse de production économique de base aux lignes de panneaux rapides jusqu'à 50 m/min :

  • Nous proposons une gamme de profileuses de panneaux pour murs, toits, platelages en acier, tuiles à gradins et profils à joint debout.
Aperçu technique

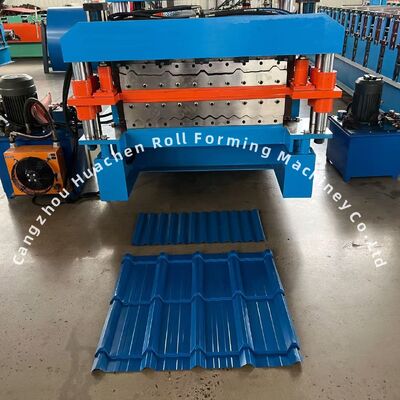

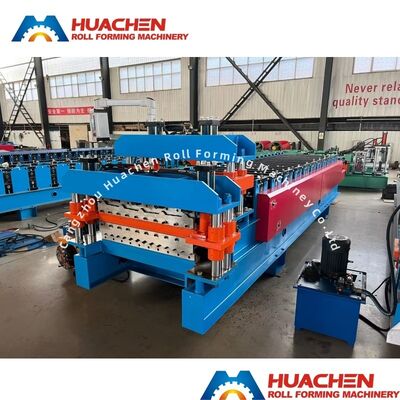

Cette machine à former des tuiles est une machine de formage de rouleaux spéciale pour les industries de formage à froid de tôles d'acier. Elle peut former en continu la tôle d'acier selon les exigences du client, et couper automatiquement à la longueur. Cet équipement présente de nombreux avantages, tels qu'une vitesse de formage élevée, un faible bruit, une transmission stable, une utilisation facile, une belle apparence, etc.

Paramètres techniques principaux
Paramètre Spécification
Type de matériau PPGI/GI
Épaisseur 0.3-0.6mm
Largeur Supérieure : 1200 mm ; Inférieure : 1220 mm
Stations de rouleaux Supérieure : 12 stations ; Inférieure : 15 stations
Matériau des rouleaux et de l'arbre Acier 45# trempé et plaqué
Diamètre de l'arbre Φ70mm
Matériau de la cisaille CR12
Type d'entraînement Entraînement par chaîne
Vitesse 15m/min
Puissance totale 5.5+5.5KW
Tension 380V 50Hz 3 phases (personnalisable)
Spécifications des composants
Composant Description et spécifications
Dérouleur manuel 5T Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne 0 Cette partie est utilisée pour supporter la bobine et faire tourner la bobine.
  • Capacité de charge : 5T
  • Diamètre intérieur : 470-530 mm (réglable selon la demande)
  • Équipé d'un dispositif de freinage pour éviter les dommages causés par les chocs
Table d'alimentation et pré-cisailleuse Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne 1 Guide la bobine dans la bonne position et la dirige vers la partie de formage de rouleaux. Comprend un dispositif de coupe à traction manuelle pour une pré-coupe pratique lors du changement de couleur ou d'épaisseur.
Arbre et rouleau Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne 2 Le matériau est de l'acier 45# trempé et plaqué. Les rouleaux traités sont lisses, durs et ne rouillent pas. Ils ne laisseront aucune rayure sur la tôle pendant le travail.
Groupe hydraulique Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne 3 Actionne la cisaille pour commencer les travaux de coupe. Le réservoir hydraulique utilise de l'huile hydraulique 46#. Équipé d'un ventilateur de refroidissement pour le refroidissement en circulation interne afin de garantir que le groupe hydraulique ne soit pas affecté par la température élevée de l'huile pendant le travail.

Marque de vanne solénoïde : Huade
Armoire de commande à écran tactile Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne 4 L'armoire de commande dispose de deux modes : automatique et manuel. La longueur unitaire de la tôle ciblée et la quantité peuvent être définies sur l'écran tactile. Le système est simple et facile à utiliser.

Marques des composants électriques :

  • VFD : Delta
  • Disjoncteur : Delixi
  • Contacteur : Delixi
  • Relais : Xinling
  • PLC : Delta
  • Transformateur : Delixi
Section de pressage et cisaille Machine de profilage à double couche pour toiture métallique avec une vitesse de 15 m/min, une épaisseur de 0,3-0,6 mm et un entraînement par chaîne 5 Le matériau de la lame est le CR12. Haute résistance, meilleure trempabilité et bonne résistance à l'usure.

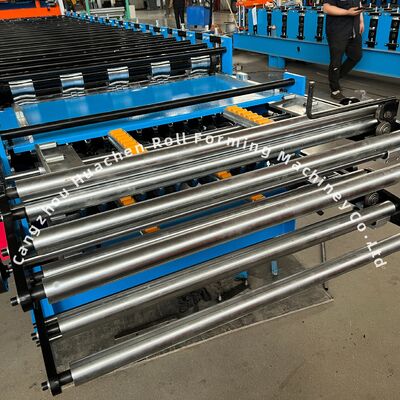

Table de sortie Cette partie est utilisée pour collecter les produits formés. Le support est équipé de rouleaux pour faciliter l'avancement des produits sans rayures.
Pièces de rechange incluses
Pièce Quantité
Chaînes 2 ensembles
Électrovanne 1 ensemble
Interrupteur de fin de course 2 ensembles
Clés plates 2 ensembles
Clé hexagonale 2 ensembles
Compteur 1 ensemble
Clé 2 ensembles
Joints d'étanchéité 1 ensemble
Processus de travail

Déroulage -> Système de guidage -> Formage de rouleaux -> Poinçonnage à la longueur -> Coupe à la longueur -> Sortie des produits finis

Questions fréquemment posées
Avez-vous un support après-vente ?
Oui, nous sommes heureux de vous conseiller et nous avons également des techniciens qualifiés disponibles. Nous avons besoin que vos machines fonctionnent pour que votre entreprise continue de fonctionner.
Une fois que nous aurons acheté une machine chez vous, pourrez-vous nous fournir le matériel ?
Nous pouvons vous aider à trouver les matériaux appropriés pour votre machine.
Vendez-vous uniquement des machines standard ?
Non, la plupart de nos machines sont fabriquées selon les spécifications des clients, en utilisant des composants de grandes marques.
Quelle taille de dérouleur pouvez-vous nous fournir ?
Du dérouleur de 5 tonnes au dérouleur hydraulique motorisé de 25 tonnes.
Avez-vous une garantie sur vos machines ?
Garantie d'un an, hors composants électriques.
Quelles sont vos conditions de vente ?
Conditions convenues mutuellement et nous acceptons la lettre de crédit par arrangement préalable.
Avez-vous des manuels d'instruction ?
Nous vous fournissons des manuels d'instruction, des schémas électriques, des exigences civiles et des dessins de machines.
Une fois qu'une machine arrive dans notre usine, que se passe-t-il ensuite ?
Nous vous enverrons un technicien ou un ingénieur qui mettra en service et installera votre machine, avec une formation pour votre personnel si nécessaire moyennant des frais supplémentaires.
De quoi ai-je besoin pour décharger ma machine du conteneur ?
Vous n'êtes pas responsable du déchargement de votre machinerie, et il est recommandé d'utiliser une entreprise de levage réputée.
Les rouleaux de ma machine actuelle doivent être remplacés. Pourriez-vous m'aider ?
Oui. Envoyez-nous votre profil et vos spécifications, nous fabriquerons les rouleaux pour vous.
Quel type de commandes utilisez-vous sur vos machines ?
AMS, Delta, Schneider, Siemens et Mitsubishi.
Quel est votre délai de livraison ?
Selon le type de machine, durée de 25 jours à 185 jours à compter de la date de commande.
Recevons-nous des mises à jour pendant le processus de fabrication de la machine ?
Oui. Des mises à jour régulières sur l'avancement vous seront envoyées.
