Machine de formage de tuiles de toiture en acier à découpe hydraulique

Machine de formage de tuiles de toiture en acier à découpe hydraulique intelligente avec entraînement Yakamas

Spécifications de la machine de formage de rouleaux de tuiles

• Épaisseur du matériau: 0,3-0,6 mm, acier coloré, bobine galvanisée

• Largeur du matériau: 415 mm, peut dépendre des exigences du client

• Type de décoiler: manuel ou automatique (selon les exigences du client)

• Capacité de poids du décoiler: 5 tonnes

• Puissance du moteur principal: 5,5 kW

• Puissance du moteur hydraulique: 5,5 kW

• Station de formage: 15 (selon le dessin du profil)

• Matériau du rouleau: acier forgé de haute qualité 45#, poli et revêtu d'une surface de chrome de 0,05 mm.

• Matériau de l'axe principal: 45# de haute qualité, éteint et traité thermiquement.

• Diamètre de l'axe: ¢ 70 mm

• Vitesse de travail: 2 à 4 m/min

• Type de transport: transmission par chaîne

• Traitement thermique de la lame de coupe: HRC 50-60

• Type de coupe: coupe hydraulique

• Matériau de la lame de coupe: Cr 12

• Traitement thermique de la lame de coupe: HRC 50-60

• Résistant à la machine: acier structural soudé

• Épaisseur de l'acier: 18 mm

• Contrôle électrique: Système de contrôle de fréquence PLC avec écran tactile

• PLC: la marque PANASONIC

• Codeur: marque OMRON

• Transducteur: marque Panasonic

• Poids de la machine: environ 8,5 tonnes

Principaux composants

• Décoiler -------------------------------------------------- 1 Unité

• Guide de l'alimentation ------------------------------------ 1 Unité

• Machines de formage de rouleaux principaux ----------------------1 Unité

• Dispositif de pressage hydraulique -----------------------------1 Unité

• Dispositif de coupe hydraulique -------------------------1 Unité

• Station hydraulique ---------------------------------- 1 Unité

• Unité de commande par ordinateur PLC ---------------------------1

• Tableau de sortie 1 Unité

Flux de travail
Décoiler --- Guide d' alimentation --- Couverture par film --- Formage de rouleaux --- Pression --- Coupe à longueur --- Table de décharge

Application du projet

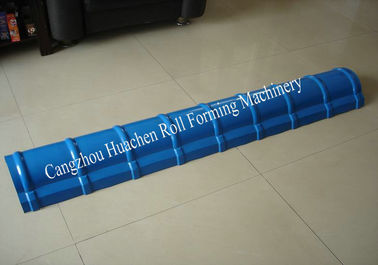

• Ce panneau de toit utilisé comme le toit de l'usine, entrepôt.

• Bonne ténacité: avec sa super ténacité, il n'est pas nécessaire de traiter le trou de l'ongle, il est étanche et peut empêcher la fuite d'eau.

• Longue durée de vie: vie ≥ 25 ans, est une alternative à la tôle d'acier

• Résistance à la corrosion: acide fort, alcalis, sel, anti-statique, anti-corrosion par vapeur, etc.

• Performance sonore: la performance sonore est bonne, loin du bruit.

• L'apparence de la forme: la couleur et la longueur peuvent être choisies arbitrairement.

Caractère de la structure principale

• La structure est simple et l'apparence de la machine est belle parce que nous adoptons la structure en acier et le processus dans son ensemble après le soudage.Il a la capacité de forte charge et de fonctionnement stable lors du fonctionnement de la machine.

• Tous les composants de la machine sont d'entreprises de marque célèbre afin qu'ils assurent le fonctionnement normal de la machine très efficacement.

• Nous adoptons le moulage et la découpe automatiques à longueur fixe pour garantir la précision de la longueur et le produit fini clair sans déformation.

• Il est très facile d'installer l'équipement et convient à la production en usine.

• La machine présente des caractéristiques de faible bruit et d'efficacité élevée.
