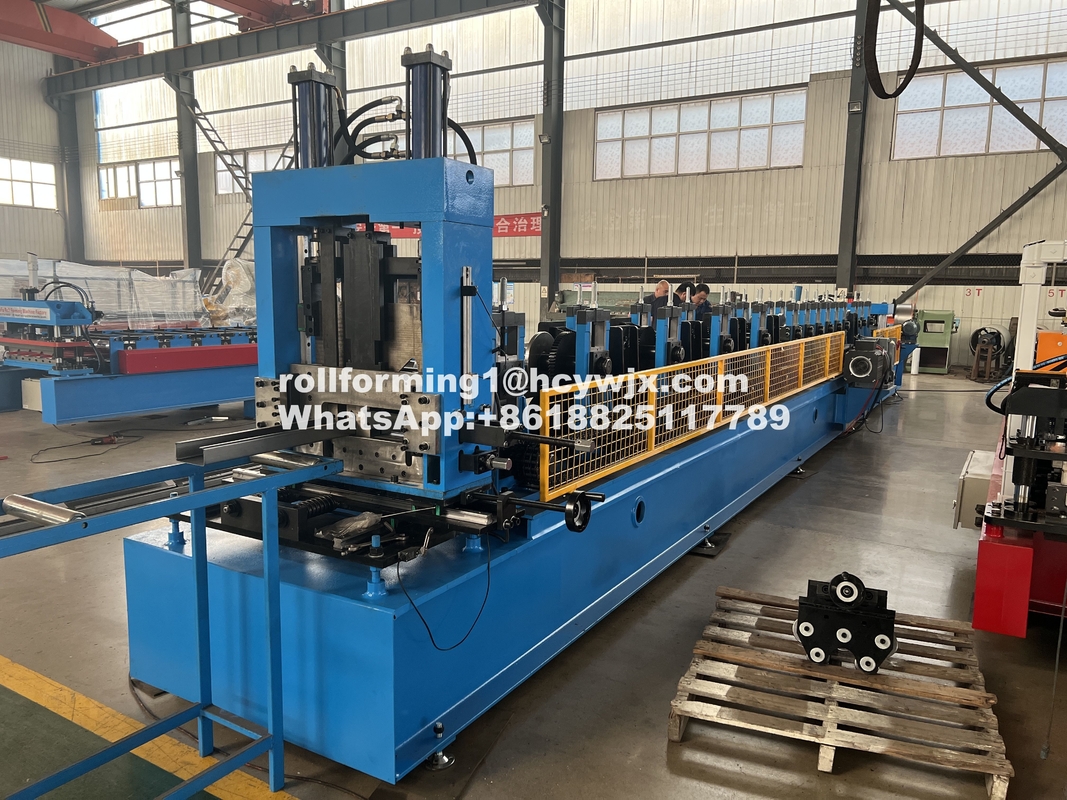

Un clic CZ Purlin Interchange Roll formant machine à chaîne Drive

3TLe manuelLecouler

Cette partie est utilisée pour soutenir la bobine.

Et faites la bobine de façon rotative.

Capacité de roulement:3T

Diamètre intérieur: 470 à 530 mm

(réglable en fonction de la demande.)

Afin d'éviter que la machine ne soit endommagée par un choc pendant le fonctionnement de la machine, nous avons installé un dispositif de freinage pour vous.

Table d'alimentation et aplatissement

Guider la bobine dans la bonne position et passer à la machine de formage de rouleau.

Plateforme d'alimentation, assurez-vous d'alimenter le matériau avec précision. Plateforme en acier, deux rouleaux, bloc d'arrêt de position.

La bobine est guidée dans la position correcte et transmise au rouleau.

Percussion

Percussion hydraulique

Le coup.après l'alimentation.

La surface des trous est lisse, sans écailles.

Le PLC contrôlera le poinçonnageLa position.

Arbre et rouleau

Modèle CZU entièrement automatique en un clicet taillel'ajustement.

Matériau des rouleaux:Acier de roulement (éteint).

La surface polie et le traitement thermique vers les moules peuvent également maintenir la surface de la plaque de moulage lisse et pas facile à marquer lors de l'estampage.

Coupeuse

 Contrôle entièrement automatique et coupe précise.

Soyeux comme la soie, sans bruit.

Matériau des lames: Cr12, traitement d'extinction.

Pour l'hydrauliqueStation de pompage

Il utilise46# huile hydraulique.

Le but de cette station est de:

sAugmenter la puissance au coupeur et le dispositif de frappe.

TJe vous en prie.ScréanCle contrôleCabinet

La longueur, la taille et l'angle peuvent être réglés par vous-même.

Changer de modèle en un clic.

Tableau de sortie

Deux pièces.

Pour la réception des produits finis.
