Machine de formage automatique de porte à volets à lames de rouleau

Produituct Description

Le principe de fonctionnement de la machine de formage de porte à rouleaux est basé sur la déformation plastique du métal.La feuille métallique pré-coupée (généralement une feuille d'acier laminée à froid ou une feuille d'acier galvanisée) est placée sur le dispositif d'alimentationLes rouleaux du système de rouleaux se plient continuellement,des opérations de boucle et autres opérations de déformation sur la feuille dans un certain ordre et une certaine forme. sous l'extrusion et la direction des rouleaux, la feuille forme progressivement une forme spécifique du panneau de porte à rouleaux, telle que ondulée, trapézoïdale, etc. Lorsque le panneau atteint la longueur définie,le dispositif de coupe le coupera pour terminer le processus de formation d'un panneau.

Flux de travail

Découler → Alimentation du matériau → Formage du rouleau → Coupe → Rassemblement

 Principaux paramètres techniques

Composant etParamètres techniques

Lecouler

Cette partie est utilisée pour soutenir la bobine.

Et faites la bobine de façon rotative.

Capacité de roulement:3T

Diamètre intérieur: 470 à 530 mm

(réglable en fonction de la demande)

Arbre et rouleau

Le matériau est de 45 #STélésQ. Je vous en prie.En revanche,Platéraux.

Les rouleaux transformés sont lisses, durs et ne rouillent pas.

Ne laissera aucune rayure sur la feuille lors du travail.

Pour l'hydrauliqueStation de pompage

Le but de cette station de pompageconduirele coupeur pour commencer le travail de coupes.

Lehydrauliqueutilisation des réservoirs46# huile hydraulique.

Équipés d'un ventilateur de refroidissementqui cuneJerefroidissement de la circulation interne,pour s'assurer que la station de pompage d'huile ne sera pas affectée par la température élevée de l'huilependant le travail.

ContrôleLe cabinet

Le boîtier de commande a deux modes, automatique et manuelles modes.

La longueur unitaire de la feuille viséeet quantitépeut être réglée dans let- Je vous en prie.

Le système est simple et facile à utiliser.

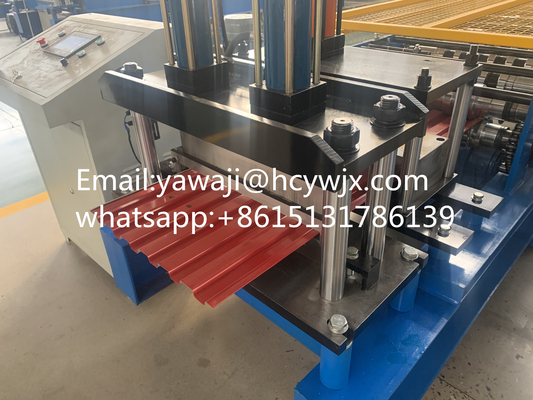

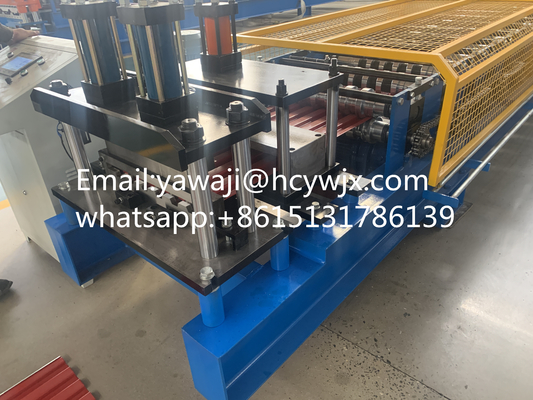

Coupeuse

Le matériau de la lame est CR12.

Avec une résistance élevée, une meilleure durcissement et une bonne résistance à l'usure.

Tableau de sortie

Cette partie est utilisée pour recueillir lesProduits.

Le support est équipé de rouleaux pour faciliter l'expédition du produit sans être rayé.

Les machines de formage de portes roulantes ont une vitesse de production élevée et peuvent produire en continu des panneaux de portes roulantes.il peut grandement améliorer l'efficacité de la productionPar exemple, une machine de formage performante peut produire des dizaines voire des centaines de panneaux de porte à rouleaux par heure, ce qui peut répondre aux besoins de la production à grande échelle.

Grâce à une conception précise des rouleaux et à des systèmes de contrôle avancés, la machine de formage peut produire des panneaux de porte à rouleaux avec une grande précision dimensionnelle et des formes régulières.la longueur et la forme d'onde des panneaux de porte peuvent être contrôlées avec précision dans une très petite plage de tolérance, ce qui est très important pour assurer la qualité de l'installation et de l'utilisation de la porte coulissante. Par exemple, la tolérance de longueur du panneau de porte peut être contrôlée à ±1 mm,et les erreurs de hauteur et d'espacement de la forme de l'onde peuvent également être contrôlés dans une très petite plage.
