Détails sur le produit:
|
| Épaisseur du panneau: | 0,3-0,6 mm | Données de puissance du moteur: | 4+4KW |
|---|---|---|---|
| Cadre de machine: | Poutre 350 H | Type de méthode de coupe: | Coupe hydraulique |
| Type de machine: | Machine de formage de rouleaux | Matériau du rouleau: | 45 # Steel |
| Type de dérouleur: | Hydraulique/manDecoileual r | Capacité de production: | 15-20 m/min |
Paramètres Techniques Principaux
|
Stations de Rouleaux |
18Stations |
|
Matériau des Rouleaux et Arbres |
Acier 45# Trempé et Plaqué |
|
Diamètre de l'Arbre |
Φ70mm |
|
Type de Matériau de la Coupe |
CR12 |
|
Forme d'Entraînement |
Entraînement par Chaîne |
|
Données de Vitesse |
15-20m/min |
|
Puissance Totale |
4+4KW |
|
Tension |
380V 50Hz 3 Phases |
Stations de Formage – 18 Unités
La section de formage se compose de 18 stations de rouleaux. Le matériau métallique passe séquentiellement à travers ces stations, développant progressivement le profil de toiture requis.
Rouleaux et Arbres – Acier 45#
Les rouleaux et les arbres sont fabriqués en acier 45# et subissent un traitement de trempe et de placage. Le diamètre spécifié de l'arbre est de Φ70mm.
Unité de Coupe – CR12
Le composant de coupe utilise un matériau CR12 pour séparer les tôles de toiture formées selon le réglage de longueur de production.
Transmission – Entraînement par Chaîne
La machine adopte une transmission par chaîne comme système de transfert de puissance mécanique.
Système Électrique – 4+4KW
La configuration de puissance totale est de 4+4KW. L'alimentation électrique spécifiée est de 380V, 50Hz, 3 phases.
La machine suit une séquence de formage continue :
La bobine de métal est introduite dans la section d'alimentation.
Le matériau passe à travers les 18 stations de rouleaux.
Chaque étape de rouleau contribue au processus de mise en forme progressive.
L'unité de coupe sépare la tôle formée à la longueur requise.
Les tôles finies sont collectées pour une manipulation ultérieure.
Le profil de toiture final est déterminé par la conception des rouleaux sélectionnés pour la machine.
La machine peut être utilisée dans la production de toitures métalliques pour divers projets de construction, en fonction du profil configuré :
Toitures d'usines et d'ateliers
Bâtiments industriels
Construction de propriétés commerciales
Systèmes de toiture d'entrepôts
Bâtiments agricoles
Pour une sélection précise de la machine, les acheteurs doivent fournir le dessin du profil de toiture requis, l'épaisseur du matériau et les dimensions de la tôle finie.
Est-ce une machine à 18 stations ?
Oui. Elle est équipée de 18 stations de rouleaux.
Quel est le diamètre de l'arbre ?
Le diamètre de l'arbre est de Φ70mm.
Quel est le traitement spécifié des rouleaux et des arbres ?
Le matériau est de l'acier 45# avec trempe et placage.
La machine utilise-t-elle un entraînement par chaîne ?
Oui, l'entraînement par chaîne est le type de transmission spécifié.
Quelle est la vitesse de production ?
La vitesse spécifiée est de 15 à 20 m/min.
Quelle est la configuration électrique ?
La puissance totale est de 4+4KW, avec une tension de 380V, 50Hz, 3 phases.

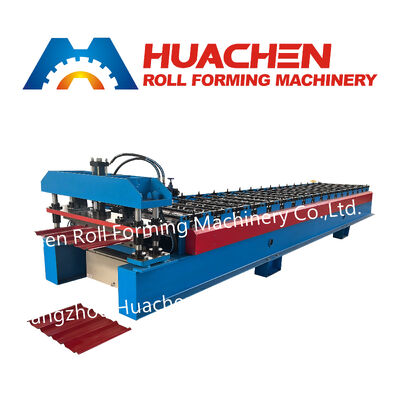

Machine à former des tôles de toiture à 18 stations de rouleaux
Machine à former des tôles de toiture à 18 stations, dotée de rouleaux et d'arbres en acier 45#, d'un diamètre d'arbre de Φ70mm, d'une coupe CR12, d'un entraînement par chaîne et d'une vitesse de production de 15 à 20 m/min.
