Détails sur le produit:
|
| Matériau: | Couleur acier | Epaisseur: | 0.3-0.6mm |
|---|---|---|---|
| Largeur: | personnalisé | Poids: | 7T |
| Longueur: | 9m | Garantie: | 1 année |
| Surligner: | machine de formage de rouleau de métal,tôlerie roll formant des machines |
||

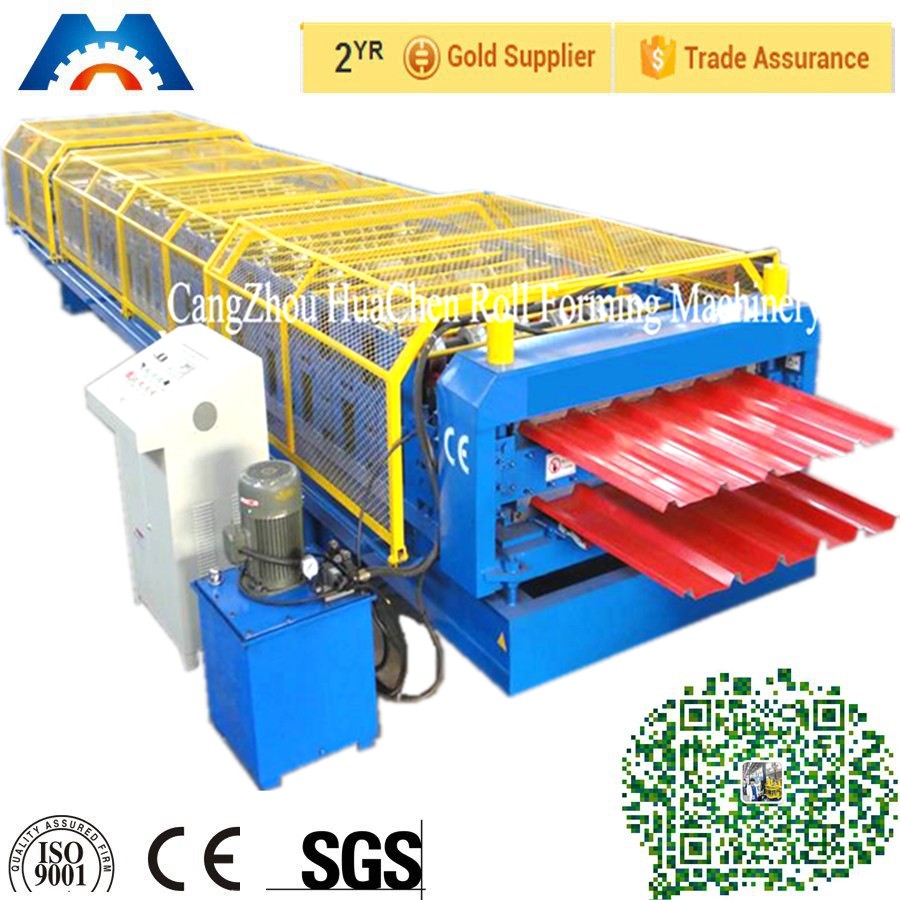

Le bâtiment à grande vitesse de double couche a employé le petit pain de toiture en métal formant la machine
(1). Brève introduction

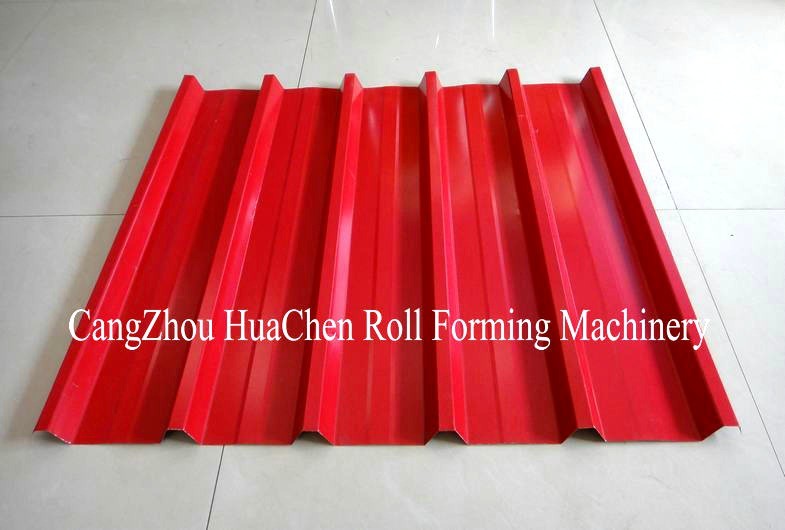

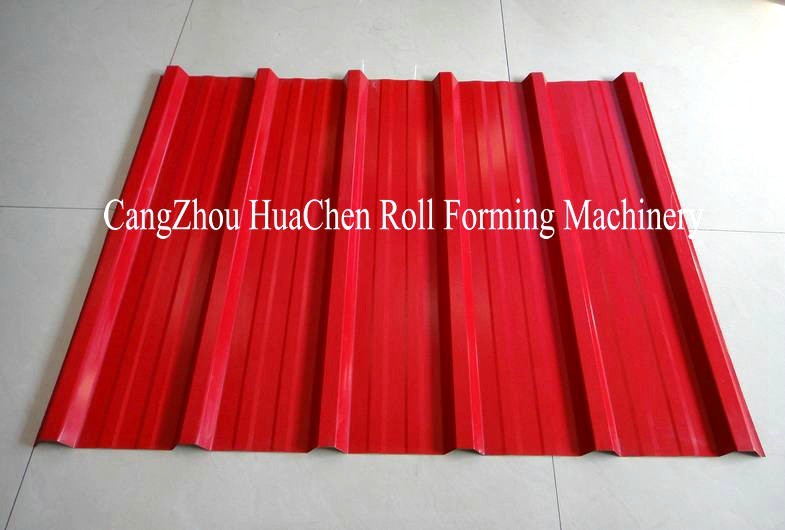

Les panneaux de toit faits par notre petit pain formant la machine ont le bel aspect et la couleur lumineuse.
Ils sont très utilisés dans les jardins, usines, stations de vacances, hôtels, halls d'exposition, vacationlands,
architectures antiques et villas modernes.
(2). Écoulement de fonctionnement de petit pain formant la machine
Decoiling la longueur-coupe de former-mesure de guider-petit pain de feuille-feuille les panneau-panneaux au défenseur
Détail de (3).Technical
A. General
| Matériel approprié | HRB60 ou équivalent |
| Épaisseur matérielle | 0.2-0.6 millimètre |
| Dimension | Environ 7.2*1.3*1.1m (L*W*H), selon le dessin |
|
Longueur de la feuille |
Vous pouvez placer la longueur selon votre besoin. Il est commandé par le PLC ce qui peut assurer l'exactitude de ±1mm. |
| Coupure |
Automatiquement arrêt et coupe quand il s'agit d'ensemble longueur. |
B. Components Details

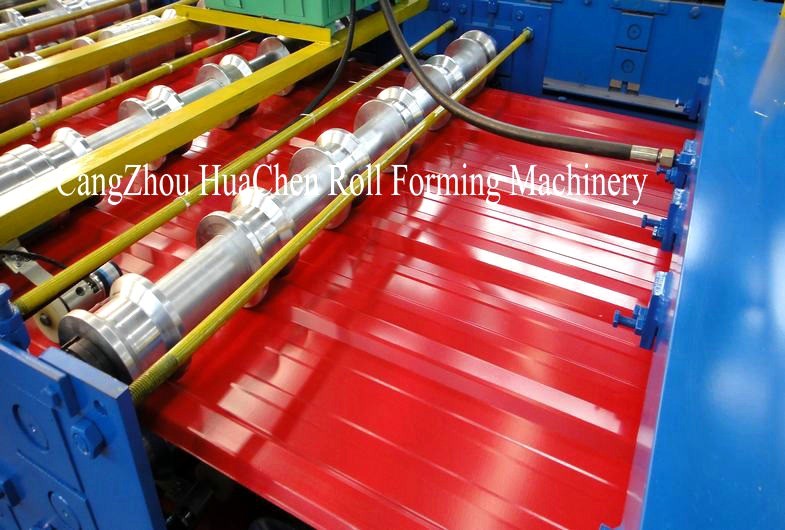

| Matériel de rouleau | Acier de la haute catégorie 45#. Électrodéposition de chrome dure, 0.05mm. |
| Cadre principal | acier 350#. Plus stable et aucune secousse. |
| Plat moyen |
16mm. Nous utilisons des plats plus épais pour assurer la stabilité de nos produits. |
| Formation des étapes | 11-16, selon le dessin. |
| Matériel d'axe | Φ70 millimètre, acier de la haute catégorie 45#. |
|
Traitement du processus : gâchant la rotation de finition, rigidité élevée, dure pour déformer. |
|
|
Coupure Matériel de lame |
Cr12, dureté HRC60-62. |
| Traitement du processus : la chaleur - traitement - coupe plate d'électrode de fil d'abrasion. |
C. Electric Components
| Puissance appropriée | 380V, 50 hertz, phase 3 ou selon votre besoin. |
| Écran | écran tactile de 7 pouces, facile à utiliser. |
| PLC | Delta DVP14ES |
|
Bien-adapté à de diverses conditions, telles que l'humidité, perturbation électromagnétique. |
|
| Convertisseur de fréquence |
Delta VFD-M. Il a l'avantage du ralentissement avant la coupure, pour assurer l'exactitude de longueur (±1mm, améliorez loin que la norme industrielle ±3mm). |
|
Longueur Dispositif de mesure |
Omron, fabriqué au Japon. |
| Il comporte avec de grande précision et la stabilité. |
Détail rapide :
1. Approprié pour traiter : Plaque d'acier de couleur
2. Largeur du plat : 1250mm
3. Rouleaux : 10/16 de rangées
4. Dimensions : 9.2*1.55*1.91m
5. Puissance : 4+4kw
6. Matériel de roulement : acier de la haute catégorie 45# (chrome plaqué sur la surface)
7. Épaisseur du plat : 0.3-0.6mm
8. Tension : 380V 50Hz 3phases
9. Matériel du plat de coupe : Cr12
10. Hydraulique : 40#
11. Traitement de la précision : À moins de 1.00mm
12. Système de contrôle : Contrôle de PLC
Description :

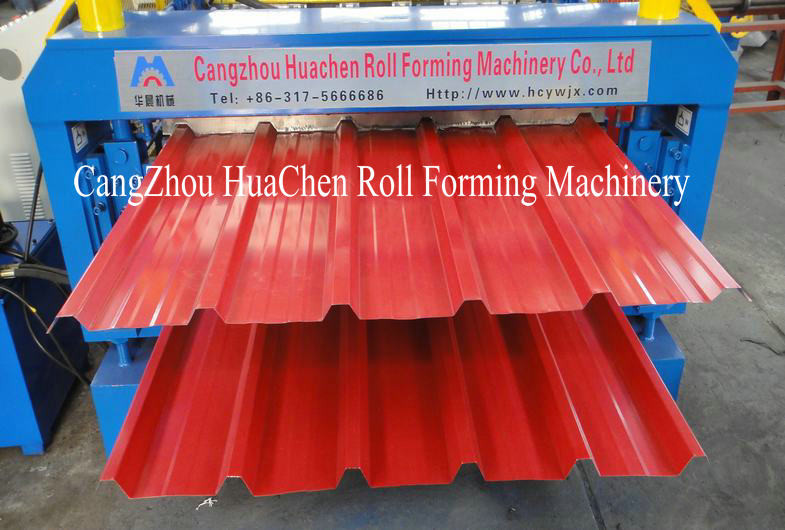

2 en 1 double petit pain de toit formant la machine pour le paramètre différent de canalisation de deux profils de toit
|
Non. |
Paramètre principal du petit pain de double couche formant la machine |
|
|
1 |
Approprié pour traiter |
Plaque d'acier de couleur |
|
2 |
Largeur du plat |
1250mm |
|
3 |
Rouleaux |
niveau supérieur : 15 rangées |
|
4 |
Dimensions |
10200*1550*1910mm |
|
5 |
Puissance |
4+4kw |
|
6 |
Matériel de roulement |
acier de la haute catégorie 45# (chrome plaqué sur la surface) |
|
6 |
Épaisseur du plat |
0.3-0.6mm |
|
7 |
Productivité |
15-20m/min |
|
8 |
Diamètre du rouleau |
Φ70mm |
|
9 |
Tension |
380V 50Hz 3phases |
|
10 |
Matériel du plat de coupe |
Cr12 |
|
11 |
Hydraulique |
40# |
|
12 |
Traitement de la précision |
À moins de 1.00mm |
|
13 |
Système de contrôle |
Contrôle de PLC |
Composants d'équipement : Uncoiler-petit pain synthétique formant la coupe système-hydraulique de système de commande de contrôle de machine-ordinateur
Application
Ce genre de machine font deux types de la tuile ensemble parfaitement, il a la structure raisonnable, bel aspect, avec l'avantage de l'espace d'économie, facile fonctionnent et ont particulièrement accueilli par le client avec le secteur ou le site de limite
Avantage compétitif
1. Certification de la CE
2. silencieux
3. facile fonctionnez
4. à haute production
5. facile maintenez
