Aperçu /Produits/petit pain de feuille de toiture formant la machine/Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases

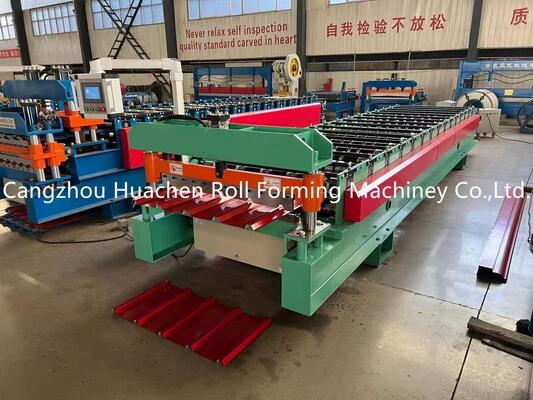

Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases

1SET
MOQ
Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de matériau: PPGI/GI
Épaisseur du matériau: 0,3-0,6 mm
Largeur du matériau: 1220MM
Stations à roulettes: 15 stations
Matériau du rouleau et de l'arbre: 45# Éteindre et plaquer l'acier
Diamètre de l'arbre: Φ70mm
Matériau de coupe: CR12
Type de lecteur: entraînement par chaîne
Vitesse: 15m / min
Puissance totale: 5.5 + 5,5 kW
Tension: 380v 50Hz 3phases (peut être personnalisé)
Mettre en évidence:

rouleau de tuiles formant la machine

,

Panneau de toit rouleau formant la machine
Informations de base
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: HC30 à 250 à 1000
Conditions de paiement et expédition
Détails d'emballage: La machine de formage de rouleaux principale et le dérouleur sont un emballage nu, le système de con
Délai de livraison: 25-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 20 ensembles / mois
Description de produit
Machine de formage de tôles de toiture galvanisées

Équipement de formage de rouleaux durable pour la production de tôles de toiture galvanisées de haute qualité.

Applications

Les panneaux de toiture fabriqués par cet équipement présentent une résistance élevée, une durabilité et une belle apparence lisse avec des veines de laque uniformes. Largement utilisé dans les bâtiments à structure en acier, y compris les entrepôts à grande échelle, les stades, les centres commerciaux, les marchés commerciaux, les villages de vacances, les sanatoriums, les hôtels, les villas, les résidences et divers types de serres. L'équipement peut être conçu et fabriqué sur mesure pour répondre aux exigences spécifiques des clients.

Flux du processus de production

Déroulage → Alimentation de la tôle d'acier → Guidage → Formage au rouleau → Coupe à longueur → Empilage des produits → Sortie des produits dans le sens de la longueur

Spécifications techniques
Paramètre Spécification
Type de matériau PPGI/GI
Épaisseur 0,3-0,6 mm
Largeur 1220 mm
Postes de rouleaux 15 postes
Matériau du rouleau et de l'arbre Acier 45# trempé et plaqué
Diamètre de l'arbre Φ70mm
Matériau de la fraise CR12
Type d'entraînement Entraînement par chaîne
Vitesse 15-20 m/min
Puissance totale 5,5+5,5KW
Tension 380V, 50HZ, 3 phases (personnalisable)
Composants et paramètres techniques
Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 0
Dérouleur manuel 5T

Ce composant supporte la bobine et permet un mouvement rotatif. Capacité de charge : 5T. Diamètre intérieur : 470-530 mm (réglable selon la demande). Équipé d'un dispositif de freinage pour éviter les dommages de la machine dus aux chocs pendant le fonctionnement.

Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 1
Table d'alimentation et pré-coupeur

Guide la bobine dans la position correcte pour le formage au rouleau. Comprend un dispositif de coupe à traction manuelle pour une pré-coupe pratique lors du changement de couleur ou d'épaisseur.

Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 2
Arbre et rouleau

Matériau : Acier 45# trempé et plaqué. Les rouleaux traités sont lisses, durs, résistants à la rouille et ne rayeront pas la tôle pendant le fonctionnement.

Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 3
Poste de pompage hydraulique

Entraîne la fraise pour les opérations de coupe. Le réservoir hydraulique utilise de l'huile hydraulique 46#. Équipé d'un ventilateur de refroidissement pour la circulation interne afin d'éviter les problèmes de température d'huile élevée pendant le fonctionnement. Marque de l'électrovanne : Huade.

Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 4
Armoire de commande à écran tactile

Comprend des modes de fonctionnement automatique et manuel. Permet de régler la longueur et la quantité unitaires sur l'écran tactile. Système simple et facile à utiliser. Composants électriques : VFD (Delta), Disjoncteur (Delixi), Contacteur (Delixi), Relais (Xinling), PLC (Delta), Transformateur (Delixi).

Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 5
Section de pressage et fraise

Matériau de la lame : CR12. Présente une résistance élevée, une excellente trempabilité et une résistance supérieure à l'usure.

Table de sortie

Collecte les produits formés. Support équipé de rouleaux pour faciliter l'acheminement des produits sans les rayer.

Pièces de rechange
Composant Quantité
Chaînes 2 ensembles
Électrovanne 1 ensemble
Interrupteur de fin de course 2 ensembles
Clés plates 2 ensembles
Clé hexagonale 2 ensembles
Compteur 1 ensemble
Clé 2 ensembles
Joints d'étanchéité 1 ensemble
Principales caractéristiques techniques
  • Plaque murale de support de poteau de guidage indépendante avec chaîne de transmission interne ; rouleaux traités avec polissage miroir
  • Équipement de pré-coupe de tôle pour minimiser le gaspillage de matières premières
  • Système de contrôle de procédure et de mesure de la longueur par encodeur
  • Empileur de contrôle de procédure automatisé pour l'empilage, le comptage et le retrait automatiques des produits
Images des produits
Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 6 Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 7 Machine de formage de rouleaux de tôles de toiture galvanisées avec une vitesse de 15 m/min, des rouleaux en acier 45# trempé et plaqué, et une alimentation de 380V 50Hz 3 phases 8
