Aperçu /Produits/petit pain de feuille de toiture formant la machine/15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture

15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture

1SET
MOQ
15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de matériau: PPGI/GI
Épaisseur du matériau: 0,3-0,6 mm
Largeur du matériau: 1220mm
Stations à rouleaux: 15Stations
Matériau du rouleau et de l'arbre: Trempe et placage de l'acier 45#
Diamètre de l'arbre: Φ70mm
Matériau de coupe: CR12
Type de lecteur: Entraînement par chaîne
Vitesse: 15-20 m/min
Puissance totale: 5,5+5,5KW
Tension: 380V 50Hz 3Phases (peut être personnalisé)
Mettre en évidence:

Roll Machine de formage à froid

,

Panneau de toit rouleau formant la machine
Informations de base
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: HC30 à 250 à 1000
Conditions de paiement et expédition
Détails d'emballage: La machine de formage de rouleaux principale et le dérouleur sont un emballage nu, le système de con
Délai de livraison: 25-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 20 ensembles / mois
Description de produit

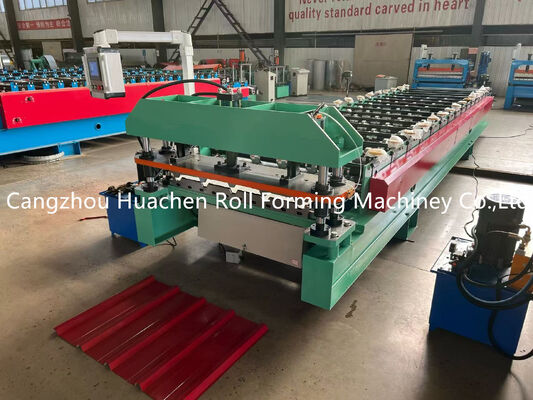

Machine à former les tôles de toiture en métal de couleur pour murs et toits de bâtiments
Machine de formage de rouleaux professionnelle pour la fabrication de tôles de toiture en métal de couleur utilisées dans les applications de murs et de toits de bâtiments.
Principaux paramètres techniques
Paramètre Spécification
Type de matériau PPGI/GI
Épaisseur 0.3-0.6mm
Largeur 1220mm
Stations de rouleaux 15 Stations
Matériau du rouleau et de l'arbre Acier 45# trempé et plaqué
Diamètre de l'arbre Φ70mm
Matériau de la découpeuse CR12
Type d'entraînement Entraînement par chaîne
Vitesse 15-20m/min
Puissance totale 5.5+5.5KW
Tension 380V 50Hz 3Phases (peut être personnalisé)
Composants et paramètres techniques
15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 0
Dérouleur manuel 5T

Cette pièce est utilisée pour supporter la bobine et la faire tourner. Capacité portante : 5T. Diamètre intérieur : 470-530mm (réglable selon la demande). Équipé d'un dispositif de freinage pour éviter les dommages de la machine dus aux chocs pendant le fonctionnement.

15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 1
Table d'alimentation et pré-découpeuse

Guide la bobine dans la position correcte pour le formage au rouleau. Comprend un dispositif de coupe à traction manuelle pour une pré-coupe pratique lors du changement de couleur ou d'épaisseur.

15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 2
Arbre et rouleau

Le matériau est de l'acier 45# trempé et plaqué. Les rouleaux traités sont lisses, durs et résistants à la rouille. Ne laissera pas de rayures sur les tôles pendant le fonctionnement.

15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 3
Station de pompage hydraulique

Entraîne la découpeuse pour démarrer les opérations de coupe. Le réservoir hydraulique utilise de l'huile hydraulique 46#. Équipé d'un ventilateur de refroidissement pour le refroidissement par circulation interne afin d'éviter les problèmes de température d'huile élevée pendant le fonctionnement. Marque de l'électrovanne : Huade.

15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 4
Armoire de commande à écran tactile

Comprend des modes automatique et manuel. La longueur unitaire et la quantité de tôles ciblées peuvent être définies via l'écran tactile. Système simple et facile à utiliser.

Marques de composants électriques :

  • VFD : Delta
  • Disjoncteur : Delixi
  • Contacteur : Delixi
  • Relais : Xinling
  • PLC : Delta
  • Transformateur : Delixi
15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 5
Section de pressage et découpeuse

Le matériau de la lame est CR12 avec une haute résistance, une excellente trempabilité et une bonne résistance à l'usure.

Table de sortie

Utilisée pour collecter les produits formés. Le support est équipé de rouleaux pour faciliter l'acheminement des produits sans les rayer.

Pièces de rechange
Pièce Quantité
Chaînes 2 Ensembles
Électrovanne 1 Ensemble
Interrupteur de fin de course 2 Ensembles
Clés à molette 2 Ensembles
Clé hexagonale 2 Ensembles
Compteur 1 Ensemble
Clé 2 Ensembles
Joints d'étanchéité 1 Ensemble
Images de la machine
15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 6 15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 7 15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 8
Plan de la machine
15-20m/min Vitesse 0.3-0.6mm Épaisseur du matériau Machine de formage de tôles de toiture à entraînement par chaîne pour tuiles métalliques et panneaux de toiture 9
Avantages de la machine
  • Rouleau antirouille : Usiné par machine CNC, plaqué avec 0,05 mm de chrome dur pour la protection de la surface et la résistance
  • Traitement thermique : Traitement thermique pour le cadre de coupe afin d'éliminer les contraintes de l'acier et d'éviter la déformation. Dureté : 60 degrés.
  • Lame de coupe : Acier à mouler CR12 avec traitement de trempe pour une longue durée de vie
  • Haute précision : Les arbres des rouleaux sont usinés par une rectifieuse. Les rouleaux sont usinés par CNC pour garantir des performances de précision
  • PLC automatique : PLC Mitsubishi avec écran tactile, onduleur, transformateur
  • Système d'entraînement puissant : Système d'entraînement par train de grande taille ou par boîte de vitesses
  • Excellents services : Installation par un technicien et formation des travailleurs. Services à vie pour les machines
Personnalisation
Nous pouvons également personnaliser les produits en fonction des exigences du client.
