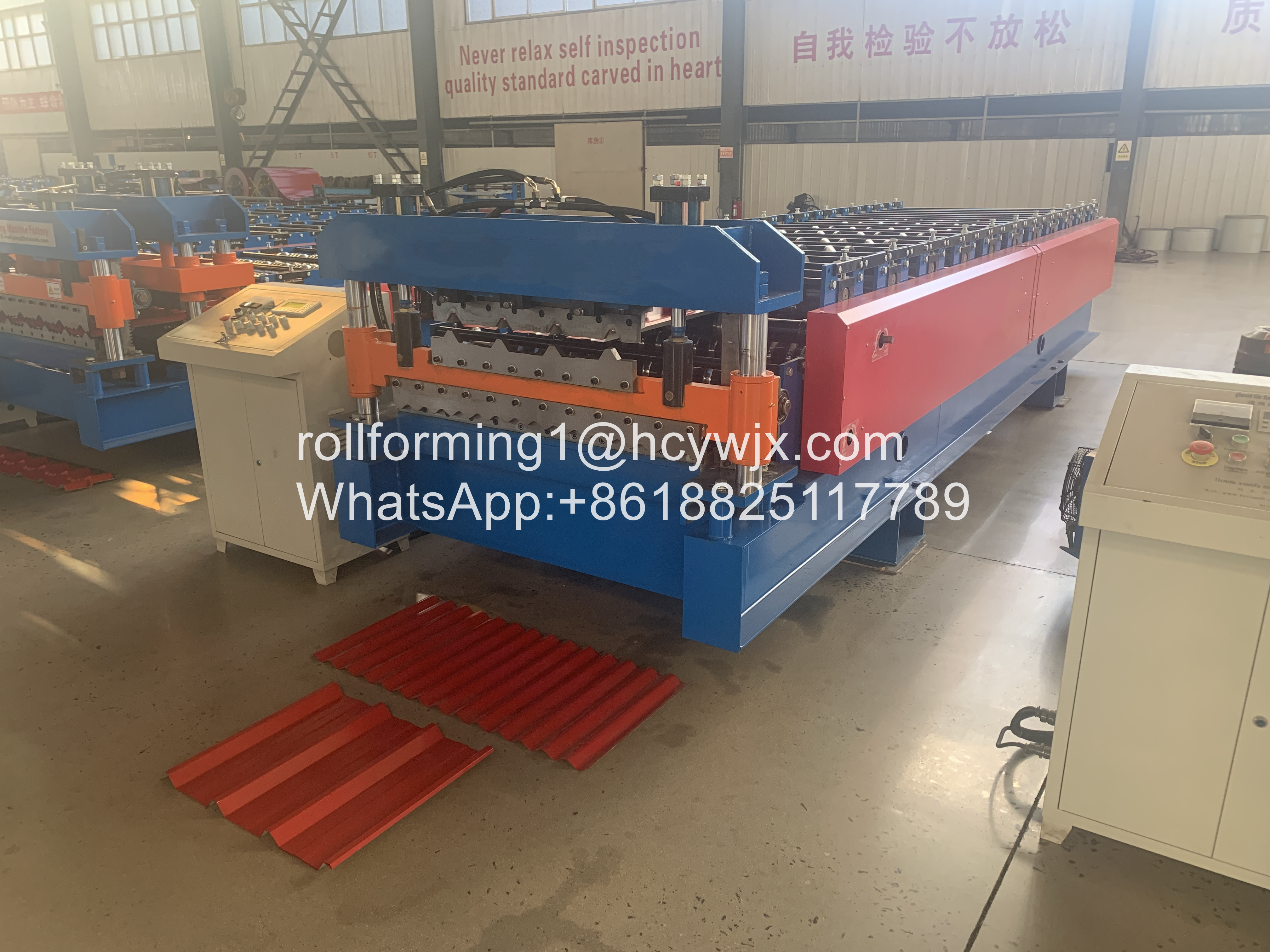

tôle formant la machine

1. Spécifications du matériel

2. La machine a détaillé des paramètres

3. Images de référence

4. Le diagramme de l'écoulement de processus

Empileur Former-Coupe-automatique de Decoiler-petit pain hydraulique

5. Spécifications des composants

(1) ONU-pot tournant 5T hydraulique

• Largeur de l'alimentation : 1250mm
• Capacité : 5 tonnes
• Diamètre inter : 470-520mm
• Diamètre maximal de sortie : 1500mm
• Puissance de moteur principal : Moteur à courant alternatif 5.5KW
• Énergie hydraulique : 4kw

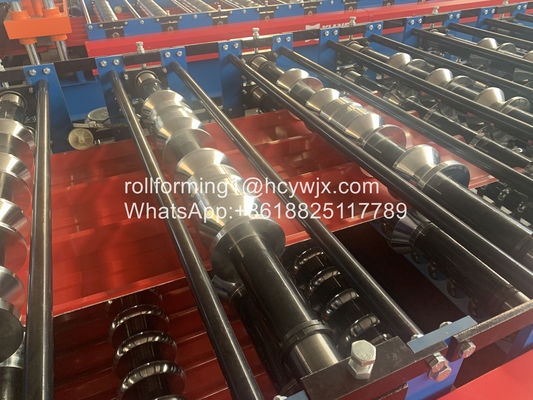

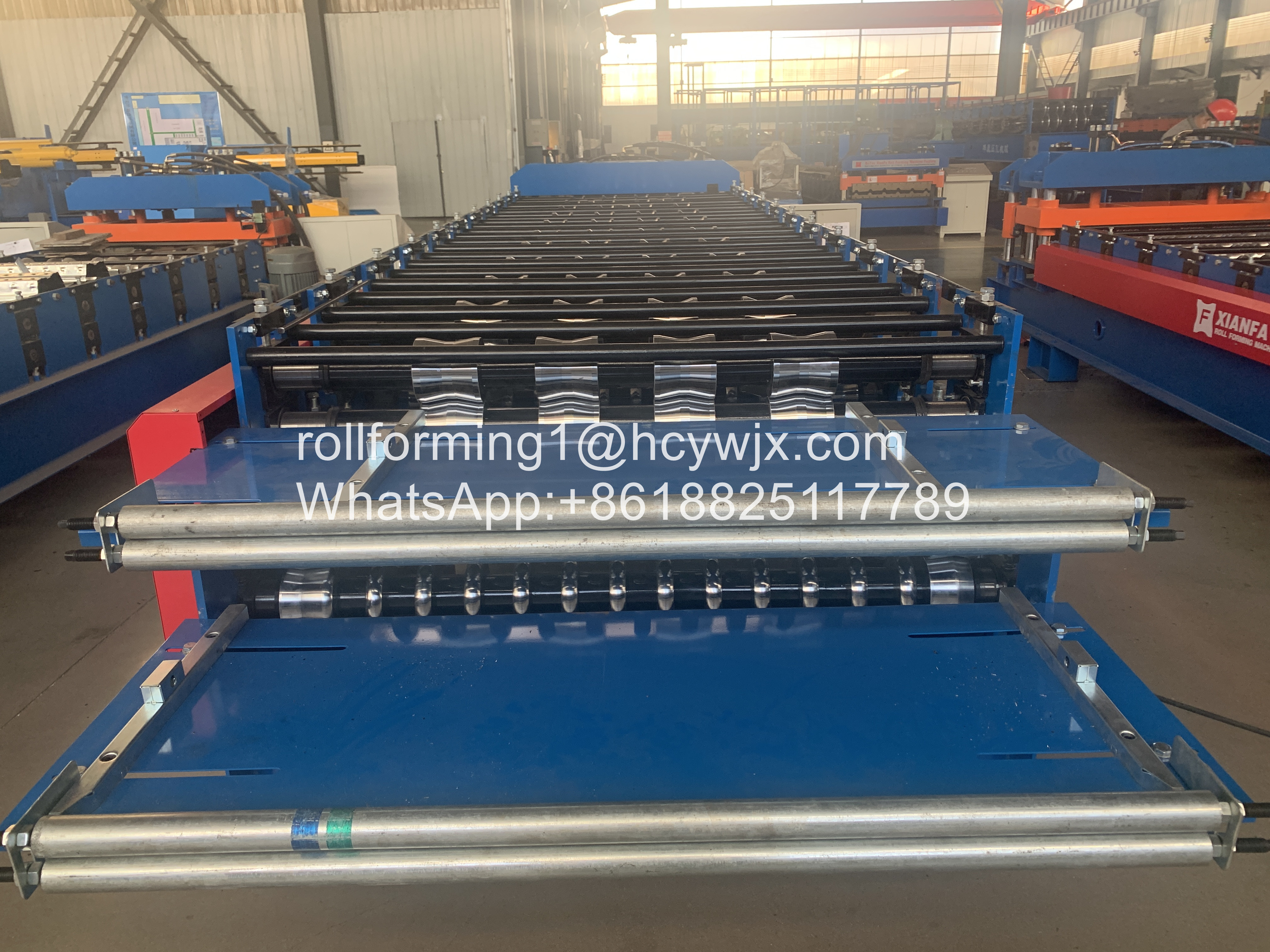

(2) petit pain principal formant la machine

• Matériel de rouleau : Le chrome ASTM1045 a plaqué la surface avec du chrome
• Diamètre d'axe : matériel de ¢70mm : SAE1045 avec l'extinction et le gâchage
• Cadre principal par la soudure de la poutre 350H
• Structure de machine : pilier de guide

(3) de coupure hydraulique

• Coupure après la formation : Coupez la feuille après le petit pain formant à la longueur requise
• Matériel de lame : Cr12, dureté de 58-62 HRC
• Coupure de la puissance par hydraulique, 5.5KW
• Pression d'utilisation : 12Mpa réglable
• Mesure de longueur : Mesure automatique de longueur d'encodeur
• Tolérance de longueur : +/- 1.5mm pour chaque produit final de morceau

(4) armoire de commande d'ordinateur

• Arrangement programmable de longueur et de quantité de profil
• Langue du système d'exploitation : Anglais et Chinois
• Ordinateur utilisé pour commander la longueur et la quantité. La machine coupera automatiquement à la longueur et arrêter en cas de besoin la quantité est réalisé

• PLC : Panasonic ou customerization

(5) empileur automatique

• Épuisez-vous la puissance de moteur : 0.75KW
• Longueur de empilement maximum : 6m
• Épaisseur de empilement maximum : 300mm
• Poids de empilement maximum : environ 2,5 tonnes
