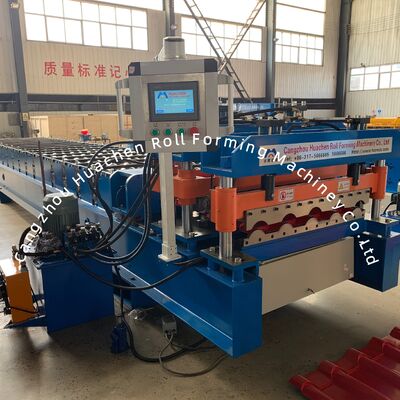

Machine à former les tôles d'acier coloré pour toiture en vitrage d'aluminium, 18 rangées
Principaux paramètres techniques
| Paramètre |
Spécification |
| Type de matériau |
PPGI/GI |
| Épaisseur |
0.3-0.6mm |
| Largeur |
1219mm |
| Postes de rouleaux |
18 postes |
| Matériau des rouleaux et des arbres |
Acier 45# trempé et plaqué |
| Diamètre de l'arbre |
Φ70mm |
| Matériau de la découpeuse |
CR12 |
| Type d'entraînement |
Entraînement par chaîne |
| Vitesse |
4 m/min |
| Puissance totale |
5.5 + 5.5 KW |
| Tension |
380V 50Hz 3 phases |
Composants et paramètres techniques
Dérouleur manuel 5T
Ce composant supporte la bobine et permet un mouvement rotatif. Capacité de charge : 5T. Diamètre intérieur : 470-530mm (réglable selon la demande). Équipé d'un dispositif de freinage pour éviter les dommages de la machine dus aux chocs pendant le fonctionnement.
Table d'alimentation et pré-découpeuse
Guide la bobine dans la position correcte pour le formage au rouleau. Comprend un dispositif de coupe à traction manuelle pour une pré-coupe pratique lors du changement de couleur ou d'épaisseur.
Ensemble arbre et rouleau
Le matériau est de l'acier 45# trempé et plaqué. Les rouleaux traités sont lisses, durs, résistants à la rouille et ne rayeront pas la tôle pendant le fonctionnement.
Poste de pompage hydraulique
Entraîne la découpeuse pour les opérations de coupe. Le réservoir hydraulique utilise de l'huile hydraulique 46#. Équipé d'un ventilateur de refroidissement pour la circulation interne afin d'éviter les problèmes de température d'huile élevée. Marque de l'électrovanne : Huade.
Armoire de commande à écran tactile
Comporte des modes de fonctionnement automatique et manuel. Permet de définir la longueur et la quantité de tôle cible via l'écran tactile. Système simple et facile à utiliser. Marques des composants électriques : VFD : Delta, Disjoncteur : Delixi, Contacteur : Delixi, Relais : Xinling, PLC : Delta, Transformateur : Delixi.

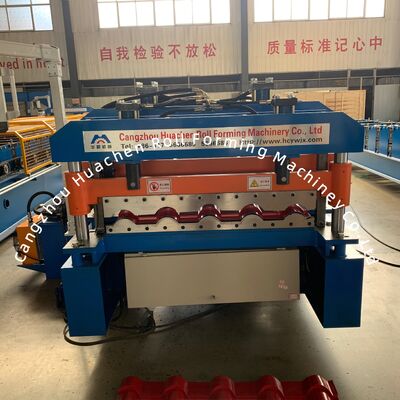

Section de pressage et découpeuse
Table de sortie
Collecte les produits formés. Support équipé de rouleaux pour faciliter l'acheminement des produits sans les rayer.
Pièces de rechange
| Composant |
Quantité |
| Chaînes |
2 ensembles |
| Électrovanne |
1 ensemble |
| Interrupteur de fin de course |
2 ensembles |
| Clés plates |
2 ensembles |
| Clé hexagonale |
2 ensembles |
| Compteur |
1 ensemble |
| Clé |
2 ensembles |
| Joints d'étanchéité |
1 ensemble |
Spécifications principales de la machine à former les rouleaux
Matériau des rouleaux : acier 45#, polissage des surfaces des rouleaux, placage dur. La surface polie et le traitement thermique des moules peuvent également maintenir la surface de la plaque de moulage lisse et difficile à marquer lors de l'estampage.
Système hydraulique et armoire de commande informatique
Huile hydraulique : huile hydraulique 40# dans le réservoir d'huile hydraulique, la pompe entraîne la machine de découpe pour commencer le travail de coupe. La longueur de la pièce cible est réglable et son chiffre peut être ajusté. Le mode calculé a deux modes : automatique et manuel. Le système est facile à utiliser. PLC : EURA (Peut être personnalisé selon les exigences du client).
