Aperçu /Produits/Roll Carrelage formant la machine/Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI

Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI

1SET
MOQ
Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Mettre en évidence:

Roll Equipement de formage

,

Roll Machine de formage à froid
Informations de base
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: HC 30 - 190 - 950
Conditions de paiement et expédition
Détails d'emballage: La machine de formage de rouleaux principale et le dérouleur sont un emballage nu, le système de con
Délai de livraison: 25-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 20 ensembles / mois
Description de produit

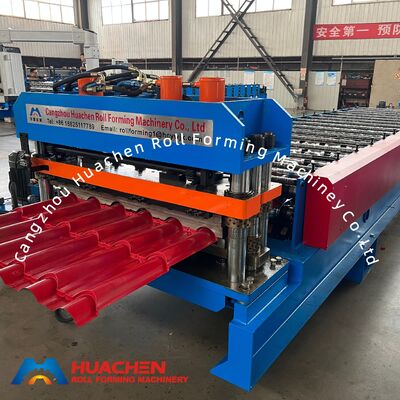

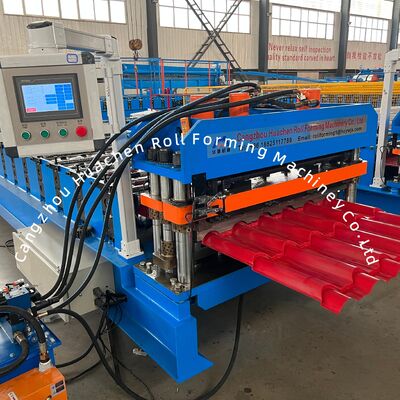

Machine de fabrication de tuiles de toiture PPGI/GI - largeur de matériau 1200 mm, 18 rouleaux
Rib 40 MM Machine de formage de rouleaux de tuiles vitrées Largeur 1220 mm pour les matériaux PPGI et GI.
Principaux paramètres techniques
Paramètre Spécification
Type de matériau IGP/IGP
Épaisseur 0.3-0.6 mm
Largeur Pour les véhicules à moteur
Stations à rouleaux 15stations
Matériau du rouleau et de l'arbre 45# Éteindre et plaquer l'acier
Diamètre de l'arbre Φ70 mm
Matériau du coupeur Le CR12
Type de lecteur Tracteur à chaîne
Vitesse 4 m/min
Puissance totale 5.5 + 5,5 kW
Voltage 380V 50Hz 3 phases (peut être personnalisé)
Paramètres techniques et composants
Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 0
5T Décoiler manuel

Cette partie est utilisée pour soutenir la bobine et faire tourner la bobine. Capacité de roulement: 5T. Diamètre intérieur: 470-530 mm (réglable selon la demande).Équipé d'un dispositif de freinage pour empêcher les dommages causés par l'impact de la machine pendant le fonctionnement.

Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 1
Table d'alimentation et pré-coupeuse

Inclut un dispositif de coupe à traction manuelle pour la pré-coupe lors du changement de couleur ou d'épaisseur.

Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 2
Arbre et rouleau

Matériau: acier 45# avec trempage et revêtement.

Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 3
Station de pompage hydraulique

Il est équipé d'un ventilateur de refroidissement pour le refroidissement de circulation interne afin d'éviter les problèmes de température élevée de l'huile.

Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 4
Écran tactile

Fonctionne en mode automatique et manuel. Permet de régler la longueur et la quantité de l'unité sur écran tactile. Système simple et facile à utiliser.

Marques de composants électriques:

  • VFD: Delta
  • Coupe-circuit: Delixi
  • Contacteur: Delixi
  • Relé: Xinling
  • PLC: Delta
  • Transformateur: Delixi
Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 5
Section de pressage et coupeuse

Matériau de la lame et du moule de pressage: CR12.

Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 6
Tableau de sortie

Utilisé pour la collecte des produits formés, équipé de rouleaux pour faciliter l'expédition des produits sans rayures.

Pièces détachées
Chaînes: 2 ensembles
Ventilateur solénoïde: 1 ensemble
Commutateur de déplacement: 2 ensembles
Des clés à ouverture: 2 ensembles
Définition de l'équipement
Compteur: 1 jeu
2 ensembles
Sceaux à huile: 1 jeu
Fonctionnement du système de commande automatique
  • L'onduleur contrôle le fonctionnement positif et négatif de l'hôte avec une vitesse contrôlée par un commutateur haute vitesse / basse vitesse.
  • L'interrupteur de pompe à huile contrôle le démarrage/arrêt de la pompe à huile.
  • Avant de commencer le fonctionnement, allumer la pompe à huile pour assurer la pression du système hydraulique.
  • Après le démarrage de la pompe à huile, vérifiez que la direction de fonctionnement de la pompe correspond à la direction de la flèche.
  • Les boutons inférieurs de coupe et de retour contrôlent le fonctionnement du coupeur.
Assistance technique et dépannage
Problèmes de mesure de la longueur de l'impulsion

Si la valeur de réglage reste inchangée, la taille de la plaque produite doit être cohérente.

Si les tailles des plaques varient:

  • Vérifiez si les roues de comptoir sont bien installées, glissantes ou suspendues.
  • Si aucun problème n'est détecté, le compteur peut être endommagé - test en tournant manuellement le compteur 10 fois et en enregistrant la valeur
Échec de l'ascenseur automatique
  • Vérifiez si le filtre de la pompe à huile est obstrué
  • Vérifiez si la pompe à huile et les clés de raccordement du moteur sont endommagées
  • Vérifiez la soupape magnétique pour les problèmes d'adhérence et de direction
Solution des défauts de coupe

Le couteau continue à descendre avec la pompe bloquée:

  • Vérifiez le réglage de la limite inférieure ou les dommages du commutateur
  • Soulevé solénoïde coincé - éteindre la pompe, appuyez sur le bouton de coupe jusqu'à ce que le son de clic, puis allumer la pompe pour soulever le couteau

Le couteau monte avec la pompe bloquée.

  • Vérifiez le réglage de la limite supérieure ou les dommages du commutateur
  • Vérifier les connexions K1 et K2
  • Soulevé solénoïde coincé - éteindre la pompe, appuyez sur le bouton de coupe jusqu'à ce que le son de clic, puis allumer la pompe pour soulever le couteau
Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 7 Largeur du matériau de 1200 mm 18 rouleaux de tôle vitrée machine de formage à rouleaux avec 5,5 kW de puissance pour les tuiles de toit PPGI/GI 8
