Détails sur le produit:
|
| Utilisation: | Toit et mur | Capacité: | 15m/min |
|---|---|---|---|
| Le pouvoir: | 4+4KW | Le poids: | 5 à 6T |
| Longueur: | 7 à 8 m | Garantie: | 1 année |
| Mettre en évidence: | rouleau de tuiles formant la machine,Roll Machine de formage à froid |
||

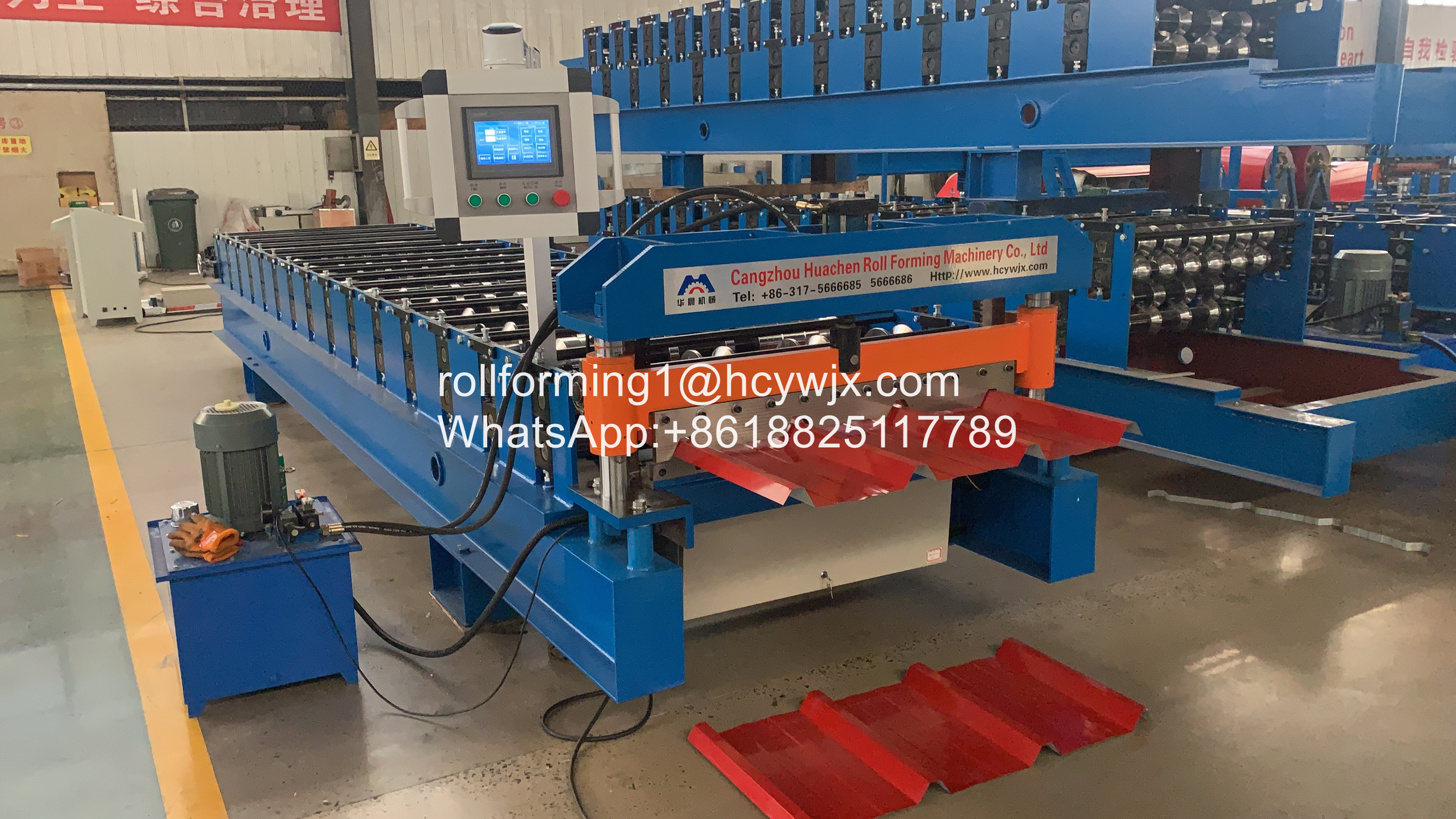

| 1. La description du produit de la machine de formage |
(1) Une brève introduction
Les panneaux de toiture fabriqués par notre machine à rouleaux ontune belle apparence et une couleur vive.
Ils sont largement utilisés dans les jardins, les usines, les stations, les hôtels,les salles d'exposition, les terrains de vacances,
Des architectures anciennes et des villas modernes.
(2) Flux de travail de la machine de formage des rouleaux
Décoiling de la feuille-feuille de guidage-Roll formant-mesure de longueur-couper le panneau-Panneaux au support
(3) Détails techniques
A. Général
| Matériel approprié | Q235 ou équivalent |
| Épaisseur du matériau | 00,25 à 0,8 mm |
| Largeur du matériau | 914, 1000, 1200, 1220 ou 1250, selon le dessin |
| Dimension | Environ 7,9*1,3*1,1m, selon le dessin |
| Espace de travail | Environ 17,9*2,8m, selon le dessin |
|
Durée de la feuille |
Vous pouvez régler la longueur selon vos besoins. Il est contrôlé par PLC quipeut assurerla précisionde ±1 mm. |
| Coupe |
Arrêter et couper automatiquement quand il vient à l'ensemble la longueur. |

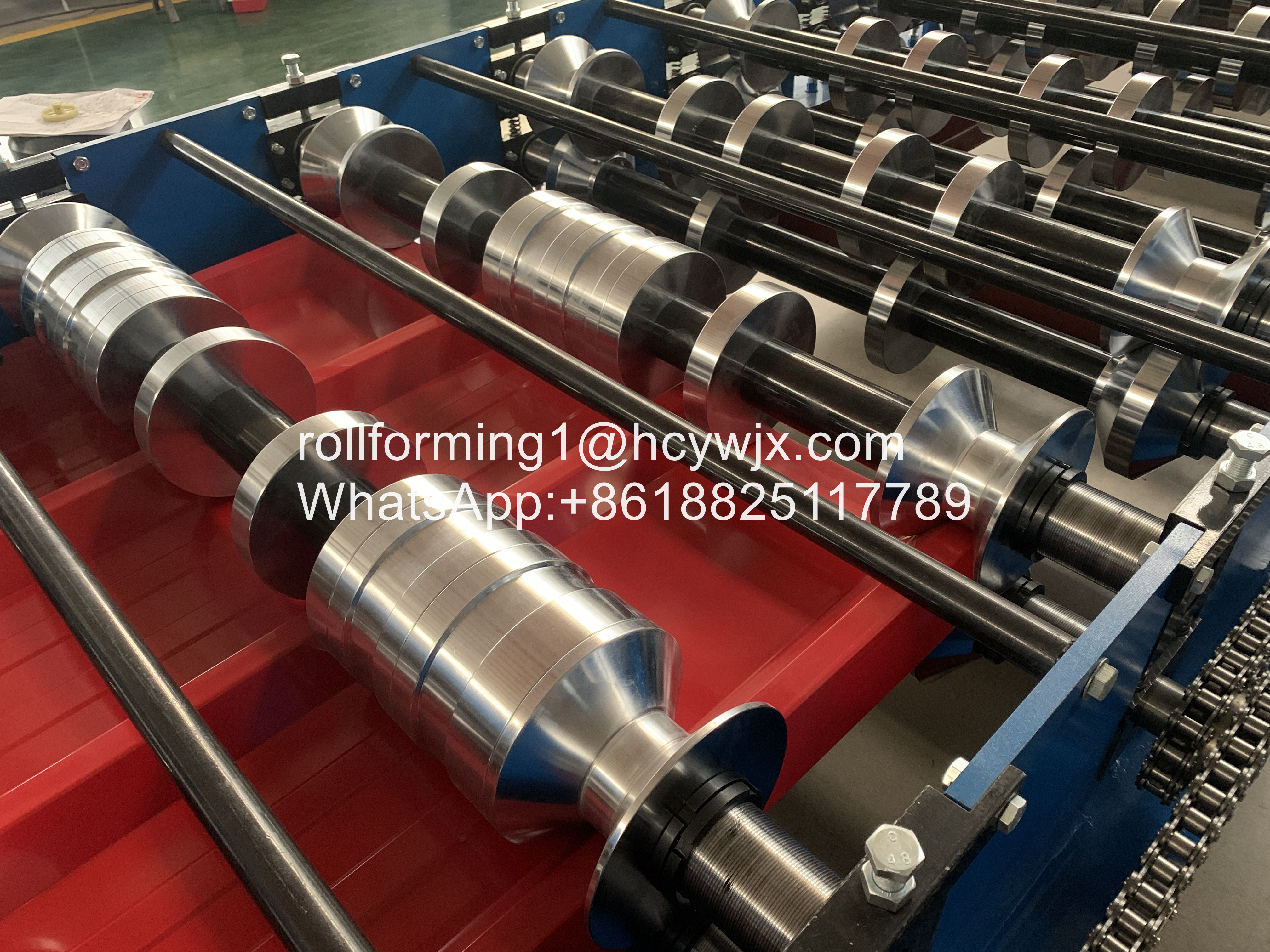

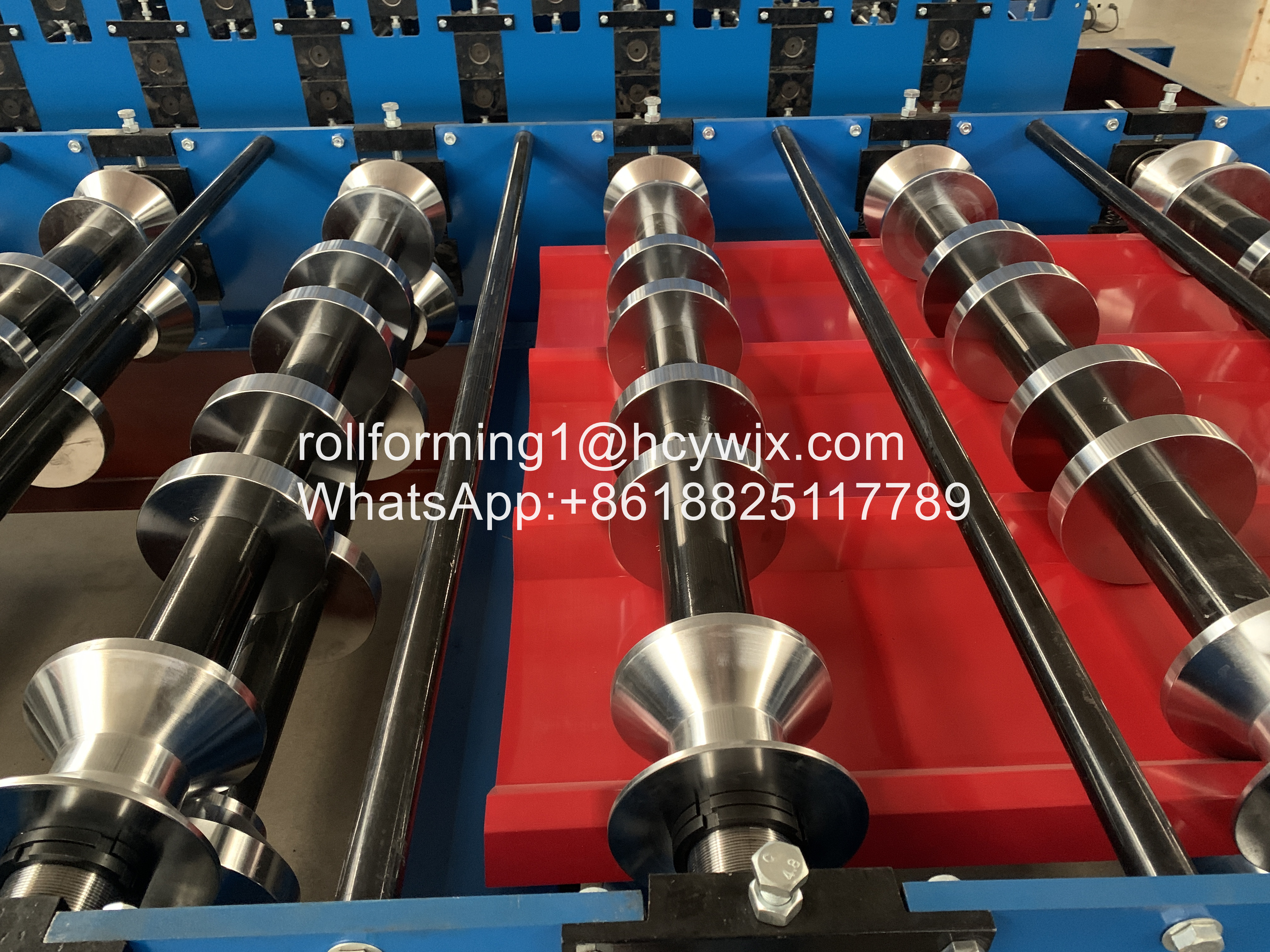

B. Détails des composants
| Matériau des rouleaux | En acier de haute qualité, chrome dur, 0,05 mm. |
| Cadre principal | En acier 350 degrés, plus stable et sans tremblement. |
| Plaque du milieu |
On utilise des plaques plus épaisses pour assurer la stabilité. de nos produits. |
| Des étapes de formation | 11-16, selon le dessin. |
| Matériau de l'arbre | Φ70 mm, acier de haute qualité 45#. |
|
Processus de traitement: trempage - finition du tournage, haute rigidité, difficile à déformer. |
|
|
Coupe Matériau de la lame |
Cr12, dureté HRC60 à 62. |
| Processus de traitement: traitement thermique - abrasion en plan - découpe par électrode de fil. |
C. Composants électriques
| Le pouvoir approprié | 380V, 50 Hz, 3 phases ou selon vos besoins. |
| Écran | 5Écran tactile de 0,7 pouces, facile à utiliser. |
| PLC | Delta DVP 14ES |
|
bien adaptés à diverses conditions, telles que l'humidité, une perturbation électromagnétique. |
|
| Convertisseur de fréquence |
DeltaVFD-M. Il a l'avantage de ralentir avant de couper, pour assurer la précision de la longueur (± 1 mm, beaucoup mieux que la norme industrielle ± 3 mm). |
|
Longueur Appareil de mesure |
Omron, fabriqué au Japon. |
| Il est doté d'une grande précision et stabilité. |
Définition:
Machine à former des rouleaux de tôles de toitureParamètre principal
|
Je ne veux pas. |
Paramètre principal duMachine à former des rouleaux de tôles de toiture |
|
|
1 |
Appareils pour le traitement |
Plaque d'acier de couleur |
|
2 |
Largeur de la plaque |
1250 mm |
|
3 |
Des rouleaux |
11 lignes |
|
4 |
Les dimensions |
Pour les pièces détachées: |
|
5 |
Le pouvoir |
4+4kw |
|
6 |
Matériau de laminage |
45# acier (surfaces chromées) |
|
7 |
Épaisseur de la plaque |
0.3-0.6 mm |
|
8 |
Productivité |
15 à 20 m/min |
|
9 |
Diamètre du rouleau |
Φ70 mm |
|
10 |
Voltage |
380 V 50 Hz à trois phases |
|
11 |
Matériau de la plaque de coupe |
Cr12 |
|
12 |
Pour l'hydraulique |
40# |
|
13 |
Précision de traitement |
Dans les limites de 1,00 mm |
|
14 |
Système de commande |
Commande par PLC |
Composants de l'équipement: machine à découler à rouleaux artificiels-système de commande par ordinateur-système de commande hydraulique-coupe
Application du projet
Ce type de feuille peut être largement utilisé dans l'usine, la maison, le stockage et le toit et le mur d'acier simples.
| Questions fréquentes |
1Pouvez-vous fabriquer la machine selon mon dessin ou mon type de photo?
R: Oui, nous avons une équipe expérimentée pour élaborer le plan de conception et de production le plus approprié
pour la machine.
2Comment pouvons-nous être assurés que vous nous livrerez une machine de qualité avec des pièces de rechange?
A: Je suis désolé.1- Les clients envoient les techniciens à notre usine pour vérifier la qualité.
2Nous pouvons envoyer les techniciens à l'usine de l'acheteur pour l'installation de la machine.
3Quelle est la politique de votre gardien?
R: Dans le délai d'un an, nous pourrions vous fournir les pièces de rechange gratuitement
Pour les pièces endommagées causées par des problèmes de qualité après deux ans, vous devez acheter au coût d'usine.
