Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux

Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux
Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux

Image Grand :  Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: 6-25-835-940
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Conteneur 40GP
Délai de livraison: 30 JOURS
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 60 ensembles par mois

Machine de formage de panneaux de toiture trapézoïdaux / de panneaux muraux / machine de fabrication de carreaux

description de
Épaisseur du panneau: 0,3-0,6 mm Puissance du moteur: 4+4KW
Cadre de machine: Poutre 350 H Méthode de coupe: Coupe hydraulique
Type de dérouleur: Dérouleur hydraulique/manuel Type de machine: Machine de formage de rouleaux
Matériau du rouleau: 45 # Steel Capacité de production: 15-20 m/min

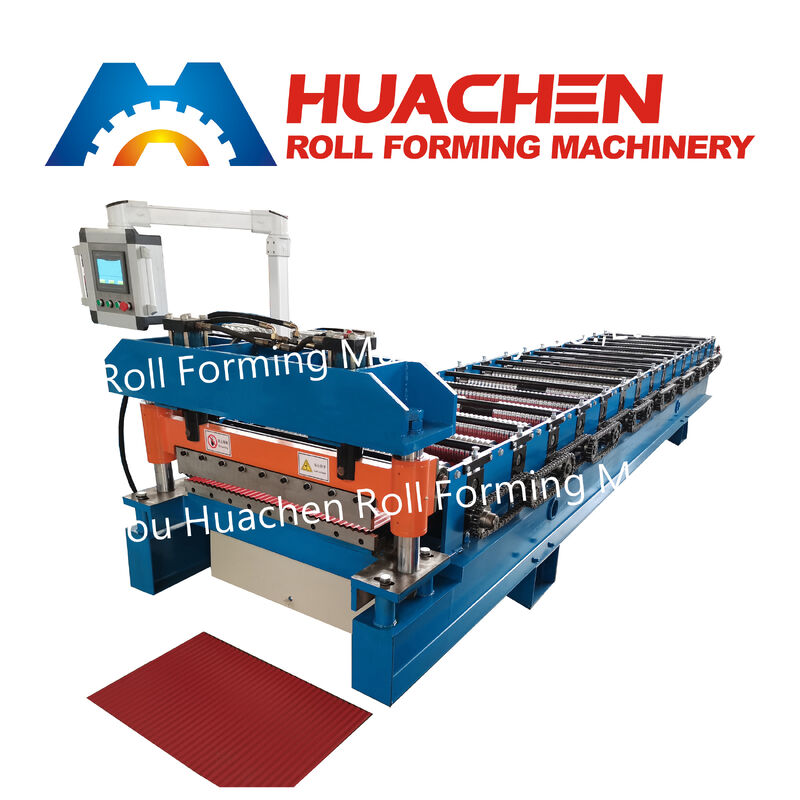

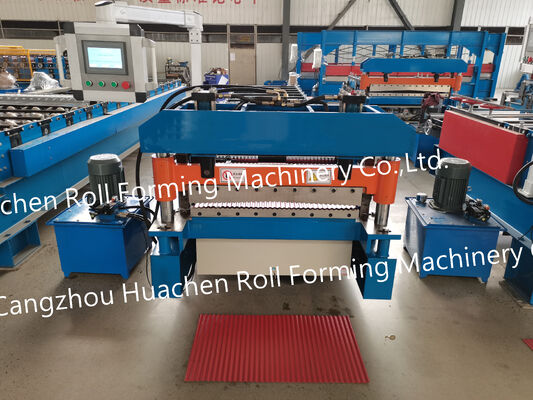

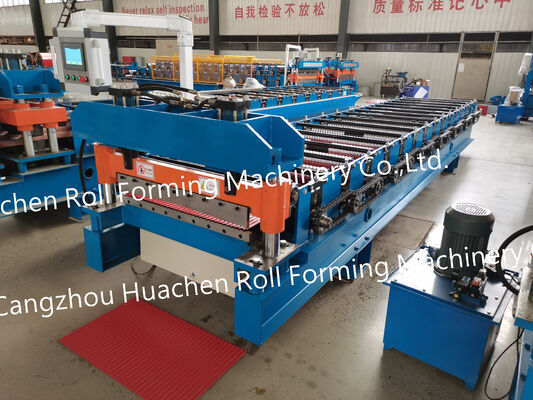

Vue d'ensemble du produitLeHC 6-25-835-940 machine à former des rouleauxest un compact,un système de formage à froid de 15 stations de haute précision conçu pour produire la populaire feuille de revêtement métallique trapézoïdale de 6 côtes de 835 mm.Conçus pour le traitementDes bobines de 940 mm de largeen acier galvanisé (GI),d'acier galvanisé prépeint (IGPP),et en aluminium dans des épaisseurs de0.3 mm à 0,6 mm,cette ligne forme des panneaux avec6 côtes symétriques,a)hauteur des côtes de 25 mm,et unLargeur de couverture effective de 835 mm.équipé d'une base soudé à 350 faisceaux H,à l'aide d'un dispositif de détection de la températureet coupe hydraulique contrôlée par PLC,Il court régulièrement à15 à 20 m/minpour les fournisseurs régionaux de matériaux de construction et les ateliers de structures en acier.

Principaux paramètres techniques

Paramètre technique Spécification standard
Modèle de machine HC 6-25-835-940 ligne de formage de rouleaux de panneaux trapézoïdaux

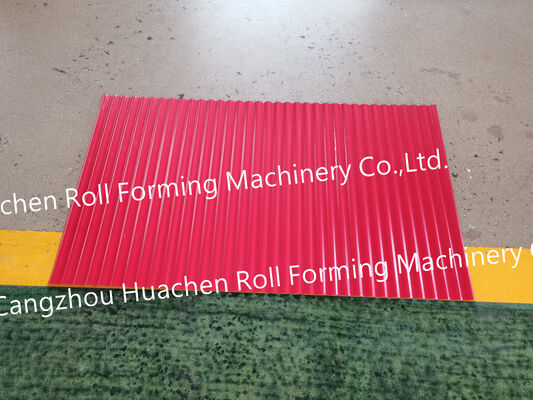

Spécifications du profil du panneau 6 côtes. Hauteur des côtes: 25 mm. Largeur de couverture efficace: 835 mm.
Largeur de la bobine d'entrée 940 mm (compatible avec les bobines à fente de 1000 mm)
Plage d'épaisseur des feuilles 00,3 mm 0,6 mm
Matériaux de bobine compatibles Acier galvanisé prépeint, fer galvanisé, aluminium
Formation des stations 15 stations à rouleaux
Matériau et finition du rouleau 45# Acier forgé, CNC tourné de précision, éteint et chrome dur
Matériau et taille de l'arbre principal 45# Acier rond massif, trempé et moulu, diamètre Φ70 mm
Base du cadre de la machine 350# châssis soudé par faisceau H
Mécanisme de conduite Chaîne à rouleaux lourds et entraînement à broche
Vitesse de la chaîne de production 15 à 20 m/min
Système de coupe Système hydraulique automatisé de post-coupe
Matériau de coupe de lame Acier à outils Cr12, traité thermiquement sous vide
Puissance totale du moteur 4 KW (moteur de formage principal) + 4 KW (unité de découpe hydraulique)
Système de contrôle et de longueur Contrôle d'écran tactile industriel PLC avec codeur de haute précision
Norme électrique 380 V, 50 Hz, 3 phases (customisable à l'alimentation locale)
Options de décoiler Décoiler manuel ou hydraulique

Principaux avantages techniques et opérationnels

  • Profil architectural classique:doté de 6 côtes nettes de 25 mm sur une largeur de couverture effective de 835 mm (alimenté par des bobines de 940 mm),ce profil équilibré offre un rythme visuel clair et un écoulement fiable des eaux de pluie,ce qui en fait une spécification de base en Amérique du Sud,Asie du Sud-Est,Afrique,et de l'Europe de l'Est.

  • Formeur progressif lisse à 15 stations:Quinze stations de formation alignées de précision forment les six côtes symétriquement en passages progressifs.Cela empêche le camouflage des feuilles,ondulations des bords,ou peinture micro-craquage sur 0.3 mm à 0.Des bobines PPGI de 6 mm.

  • 45# Rouleaux en acier éteint et en chrome dur:Chaque rouleau de formage est usiné à la CNC à partir d'acier massif 45 #,à l'aide d'un procédé de traitement thermique pour la durabilité du noyau,et galvanisés avec du chrome dur pour résister à l'abrasion et maintenir des surfaces de panneaux lisse miroir.

  • Pour les véhicules à roues lourdes 350 H-Beam Frame & Φ70mm Solid Shafts:Construit sur un cadre rigide de faisceau H de 350 mm avec des arbres en acier massif de Φ70 mm,la ligne élimine les vibrations structurelles lors d'une production continue de 15 à 20 m/min.

  • Coupe hydraulique Cr12 assortie de profil et commande PLC:Propulsé par une alimentation hydraulique de 4 kW,les matrices de coupe en acier Cr12 correspondent exactement à la section transversale de 6 côtes pour fournir un produit propre,coupes sans écorchement.Les opérateurs définissent les longueurs de feuille cibles et les quantités de lots via le PLC à écran tactile pour un fonctionnement automatisé.

Applications typiques du bâtimentIl est léger.facile à manipuler sur place,et adapté à la fois pour le revêtement vertical des murs et pour les toits inclinés,la tôle 6-25-835-940 est largement utilisée dans:

  • Construction industrielle et d'atelier:revêtement des murs extérieurs,les murs de séparation intérieurs,et revêtements de toiture pour ateliers à charpente en acier,les usines,et des entrepôts.

  • Immeubles résidentiels et commerciaux:Les emplacements de stationnementles vitrines de magasins de détail,les auvents,et les rénovations de toits résidentiels en pente.

  • Structures préfabriquées et agricoles:maisons de conteneurs modulaires,les bureaux sur site,les hangars agricoles,et des abris pour le bétail.

Étalonnage d'usine, expédition en conteneurs et soutien techniqueAvant l'expéditionchaque ligne de formage de rouleaux HC 6-25-835-940 est soumise à un test de charge complète de bobine dans notre atelier pour vérifier la largeur effective de 835 mm,une hauteur de côte de 25 mm,et la précision de longueur du PLC.Tous les composants en acier exposés sont traités avec de l'huile antirouille et solidement fixés à l'intérieur d'un seulContenant 40GP.Nous fournissons des dessins de la mise en page des fondations,manuels d'utilisation en anglais,une vidéo d'orientation pour la mise en service,une garantie de 12 mois,et fourniture de pièces de rechange à vie.

Questions fréquemment posées

Q1: Que signifient les chiffres du modèle 6-25-835-940?A: Je suis désolé.Le code du modèle définit la géométrie exacte du panneau: 6à l'aide d'un dispositif d'épilation à base d'acide acétique 25 mmhauteur des côtes, 835 mmlargeur de couverture effective après chevauchement,et940 mmlargeur de la bobine d'acier d'entrée.

Q2: Où trouvons-nous les bobines de 940 mm pour cette machine?A: Je suis désolé.940 mm est une largeur de bobine standard sur de nombreux marchés internationaux,ou il peut être facilement obtenu par découpe de bobines principales standard de 1000 mm ou de 1250 mm.Notre ligne de 15 stations traite à la fois des bobines galvanisées (GI) et prépeintes (PPGI) à partir de 0.3 mm à 0.6 mm d'épaisseur

Q3: Pouvons-nous choisir entre un décoiler manuel et un décoiler hydraulique?A: Je suis désolé.- Je suis désolé.Nous offrons un décoiler manuel de 5 tonnes rentable pour les horaires de production standard,ou un décoiler hydraulique de 5 tonnes en option (avec voiture à bobine automatique) pour un chargement plus rapide des bobines dans les installations à haute production.

Q4: Quel est le délai de livraison, la MOQ et la politique de garantie?A: Je suis désolé.La quantité minimale de commande est de 1 jeu,et notre capacité de production mensuelle est de 60 ensembles.La fabrication standard et les tests d'usine prennent 30 jours ouvrables.Chaque machine est garantie pendant 12 mois et les pièces de rechange sont disponibles à vie.
