Machinerie de fabrication de carreaux de tôle de Putai

Machinerie de fabrication de carreaux de tôle de Putai
Machinerie de fabrication de carreaux de tôle de Putai Machinerie de fabrication de carreaux de tôle de Putai Machinerie de fabrication de carreaux de tôle de Putai Machinerie de fabrication de carreaux de tôle de Putai Machinerie de fabrication de carreaux de tôle de Putai

Image Grand :  Machinerie de fabrication de carreaux de tôle de Putai

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: 18-735-1200
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: Conteneur 40GP
Délai de livraison: 30 JOURS
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 60 ensembles par mois

Machinerie de fabrication de carreaux de tôle de Putai

description de
Épaisseur du panneau: 0,3-0,6 mm Puissance du moteur: 4+4KW
Châssis de la machine: Poutre 350 H Méthode de coupe: Coupe hydraulique
Type de dérouleur: Coupe hydraulique Matériau du rouleau: Acier 45#
Type de machine: Machine de formage de rouleaux Capacité de production: 15-20 m/min

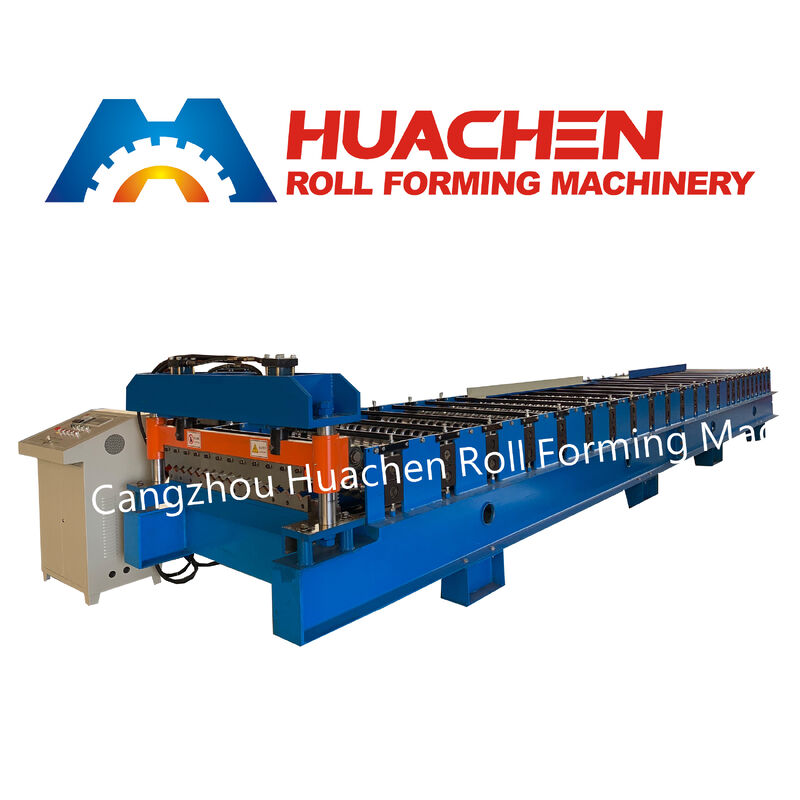

Aperçu du produit La Machine de profilage à froid HC 18-735-1200 est un système de profilage à froid continu de précision à 12 stations, conçu pour fabriquer des bardages métalliques architecturaux et des panneaux de plafond linéaires. Conçu pour traiter des bobines standard de 1200 mm de large en acier galvanisé prépeint (PPGI), en fer galvanisé (GI), et en aluminium d'épaisseurs comprises entre 0,3 mm et 0,6 mm, cette ligne forme des panneaux nets et rigides présentant une profondeur de nervure de 18 mm et une largeur de couverture effective de 735 mm avec des emboîtements latéraux profonds. Construit sur une base soudée H-beam robuste de 350 avec des arbres pleins de Φ70 mm et une coupe hydraulique contrôlée par PLC, il fonctionne en douceur à 15 à 20 m/min pour les entrepreneurs en façades commerciales et les fabricants de plafonds intérieurs.Paramètres techniques principaux

Paramètre technique

Spécification standard Modèle de machine
Profileuse architecturale pour murs et plafonds HC 18-735-1200 Dimensions du profil du panneau
Hauteur de nervure : 18 mm | Largeur de couverture effective : 735 mm Largeur de bobine d'entrée
1200 mm (largeur de bobine internationale standard) Plage d'épaisseur de tôle
0,3 mm – 0,6 mm Matériaux de bobine compatibles
Acier galvanisé prépeint (PPGI), Acier galvanisé (GI), Aluminium Stations de formage
12 stations de rouleaux de précision Matériau et traitement des rouleaux
Acier forgé 45#, tourné avec précision CNC, trempé et chromé dur Matériau et taille de l'arbre principal
Acier rond plein 45#, trempé et rectifié, diamètre Φ70 mm Base du châssis de la machine
Châssis soudé H-beam structurel 350# Mécanisme d'entraînement

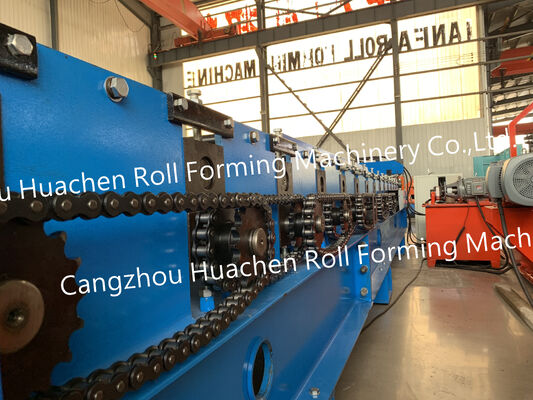

Entraînement par chaîne et pignon à rouleaux robustes Vitesse de la ligne de production
15 – 20 m/min Système de coupe
Système de coupe hydraulique automatisé post-formage Matériau de la lame de coupe
Acier à outils allié Cr12, traité thermiquement sous vide Puissance totale du moteur
4 KW (entraînement de formage principal) + 4 KW (unité de coupe hydraulique) Système de contrôle et de longueur
Contrôle par écran tactile PLC industriel avec encodeur de haute précision Norme électrique
380V, 50Hz, 3 phases (personnalisable selon la tension de l'usine locale) Configuration du dérouleur
Dérouleur manuel ou dérouleur hydraulique Avantages clés en ingénierie et conception

Profil emboîtable architectural 18-735-1200 :

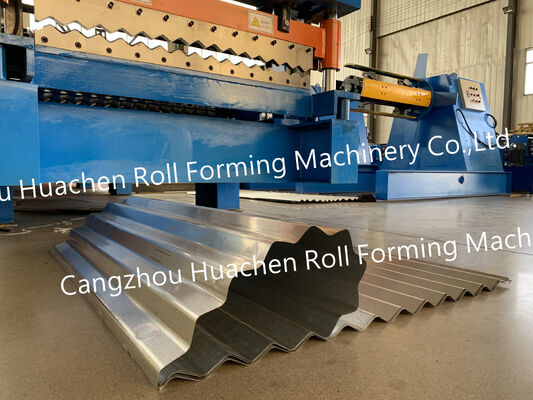

  • Transformer une bobine standard de 1200 mm en un panneau de couverture effective de 735 mm avec des nervures de 18 mm permet un engagement profond des emboîtements latéraux et des lignes d'ombre nettes. Cela élimine le bruit du vent, améliore l'étanchéité des façades extérieures, et offre une finition propre et moderne pour les plafonds suspendus intérieurs.Formage progressif sans rayures à 12 stations : Douze stations de rouleaux calibrées par CNC forment les nervures de 18 mm et les bords d'emboîtement en douceur, sans pincer ni rayer les revêtements de couleur délicats en PPGI ou les surfaces en aluminium brossé.

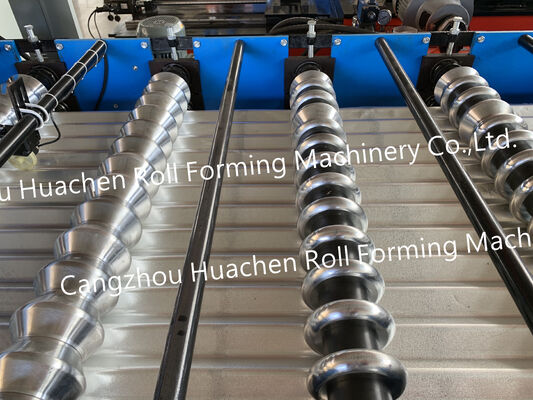

  • Rouleaux en acier 45# trempé et chromé dur : Chaque rouleau de formage est usiné avec précision à partir d'acier plein 45#, traité thermiquement pour la durabilité du noyau, et plaqué électrolytiquement avec du chrome dur.

  • Cette surface lisse comme un miroir évite les marques sur les panneaux architecturaux.Châssis H-beam 350 robuste et arbres pleins de Φ70 mm : Construit sur un châssis rigide H-beam de 350 mm avec des arbres en acier plein de Φ70 mm, la machine empêche la torsion latérale et garantit des joints de panneaux droits et bien ajustés sur de longues portées architecturales.Coupe hydraulique Cr12 adaptée au profil et contrôle PLC :

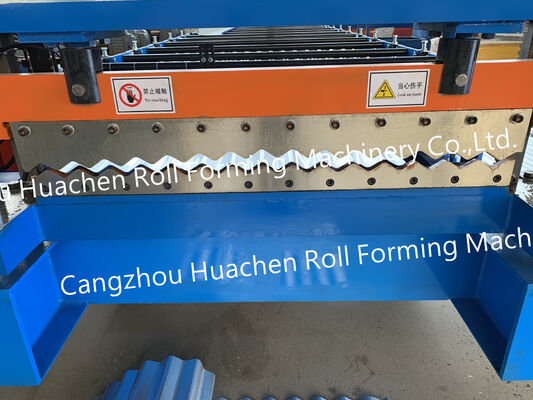

  • Alimentés par une station hydraulique de 4 KW, les matrices de coupe en acier Cr12 rectifiées sur mesure coupent proprement la section transversale 18-735 sans bavures ni déformation des bords. Les opérateurs programment les longueurs exactes des panneaux et les quantités par lot sur l'automate tactile.Applications commerciales et architecturales

  • Combinant un attrait visuel raffiné et une grande rigidité structurelle, le panneau métallique 18-735-1200 est largement spécifié pour :Façades commerciales et de vente au détail : Bardages muraux extérieurs modernes,

auvents d'entrée, et garnitures de façade pour les centres commerciaux, les salles d'exposition,

  • et les complexes de bureaux.Plafonds métalliques linéaires intérieurs et soffites : Plafonds acoustiques/décoratifs suspendus et avant-toits extérieurs pour les aéroports, les gares, les halls commerciaux, et les ateliers propres.

  • Structures industrielles et modulaires : Bardages extérieurs de haute qualité et cloisons intérieures pour les bâtiments à ossature métallique, les installations de stockage à froid, et les unités modulaires préfabriquées.Calibrage en usine, expédition en conteneur et support après-vente

  • Avant l'expédition, chaque ligne de profilage HC 18-735-1200 est assemblée et testée avec de véritables bobines métalliques dans notre atelier pour vérifier l'ajustement des joints, la largeur de couverture effective de 735 mm, et la tolérance de longueur du PLC.

Tous les composants en acier exposés sont recouverts d'huile antirouille, et la ligne entière est solidement arrimée à l'intérieur d'un seul conteneur 40GP. Nous fournissons des plans d'implantation des fondations, des manuels d'utilisation en anglais, des conseils de mise en service vidéo, une garantie de 12 mois, et un support de pièces de rechange à vie.Questions fréquemment posées (FAQ)Q1 : Que signifient les chiffres dans le modèle 18-735-1200 ?R : Le code du modèle définit les dimensions exactes du panneau : hauteur de nervure de 18 mm

, largeur de couverture effective de

735 mm1200 mm .Q2 : Pourquoi y a-t-il une différence entre la largeur de bobine de 1200 mm et la largeur de couverture effective de 735 mm ? R : Le matériau supplémentaire est formé en nervures architecturales profondes et rigides et en larges emboîtements latéraux. Cette géométrie confère au panneau de 735 mm une planéité supérieure, une résistance élevée au soulèvement par le vent, et des joints visuels sans couture pour les façades extérieures et les plafonds linéaires.

Q3 : Cette machine peut-elle traiter à la fois des bobines d'acier prépeint (PPGI) et d'aluminium ? Oui. Les rouleaux en acier 45# chromés dur sont polis comme un miroir pour former en douceur des bobines de PPGI, d'acier galvanisé (GI) et d'aluminium de 0,3 mm à 0,6 mm sans rayer les finitions décoratives.Q4 : Quel est le délai de livraison, la MOQ et la sélection du dérouleur ?R : La quantité minimale de commande est de 1 jeu, et notre capacité de production mensuelle est de 60 jeux.

La fabrication standard et les tests de chargement de bobine prennent 30 jours ouvrables.
