Détails sur le produit:
|
| Épaisseur du panneau: | 0,3-0,6 mm | Puissance du moteur: | 4+4KW |
|---|---|---|---|
| Châssis de la machine: | Poutre 350 H | Méthode de coupe: | Coupe hydraulique |
| Type de dérouleur: | Dérouleur hydraulique/manuel | Matériau du rouleau: | Acier 45# |
| Type de machine: | Machine de formage de rouleaux | Capacité de production: | 15-20 m/min |

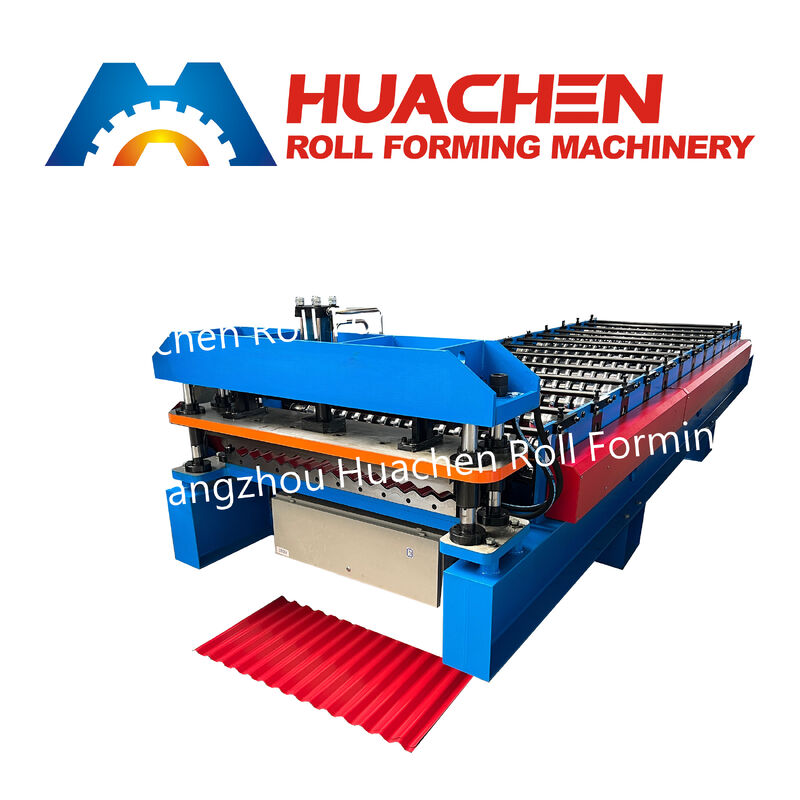

Aperçu du produit Le Machine de formage de rouleaux ondulés HC 18-78-1014 est un système de formage à froid à 12 stations, rationalisé et à haut rendement, conçu pour produire des tôles métalliques à ondes sinusoïdales classiques. Conçu pour traiter l'acier galvanisé (GI), l'acier galvanisé pré-peint (PPGI), et les bobines de galvalume d'une épaisseur de 0,3 mm à 0,6 mm, cette ligne de production forme des panneaux ondulés présentant une (13 ondes)., un pas de 78 mm (13 ondes). largeur de couverture effective de 1014 mm (13 ondes).,3 mm à 0 des arbres pleins de Φ70 mm, et une coupe hydraulique synchronisée par PLC, il fonctionne en continu à 15 à 20 m/min pour les fabricants de revêtements de toiture et de murs à grand volume.Principaux paramètres techniquesParamètre techniqueSpécification standard
Modèle de machine
| Machine de formage de tôles ondulées HC 18-78-1014 pour murs et toitures | Spécifications du profil d'onde |
| Onde sinusoïdale | Hauteur : 18 mm | Pas : 78 mm | Largeur de couverture : 1014 mm | Largeur de bobine d'entrée |
| 1200 mm / 1220 mm (largeur de bobine standard) | Gamme d'épaisseur de matériau |
| 0,3 mm – 0,6 mm | Matériaux de bobine compatibles |
| Acier galvanisé (GI), Acier galvanisé pré-peint (PPGI), Aluzinc | Stations de formage |
| 12 stations de rouleaux | Matériau et traitement des rouleaux |
| Acier forgé 45#, tourné avec précision CNC, trempé et chromé dur | Matériau et diamètre de l'arbre principal |
| Acier rond plein 45#, trempé et rectifié, Φ70 mm | Base du cadre de la machine |
| Cadre soudé en H structurel 350# | Système d'entraînement |
| Entraînement par chaîne et pignon de rouleau robuste | Vitesse de la ligne de production |
| 15 – 20 m/min | Mécanisme de coupe |
| Système de coupe post-hydraulique automatisé | Matériau de la lame de coupe |
| Acier à outils allié Cr12, traité thermiquement sous vide | Puissance moteur totale |
| 4 KW (entraînement de formage principal) + 4 KW (station hydraulique) | Système de contrôle et de longueur |
| Contrôle par écran tactile PLC industriel avec encodeur rotatif | Alimentation électrique |
| 380V, 50Hz, 3 phases (personnalisable selon la tension industrielle locale) | Configuration du dérouleur |
| Dérouleur manuel ou dérouleur hydraulique | Avantages clés en ingénierie et en exploitation |
| Profil ondulé sinusoïdal classique 18-78-1014 : | Avec 13 ondes sinusoïdales lisses espacées d'un pas de 78 mm et d'une profondeur de 18 mm, |
la tôle de 1014 mm de large offre une rigidité omnidirectionnelle,

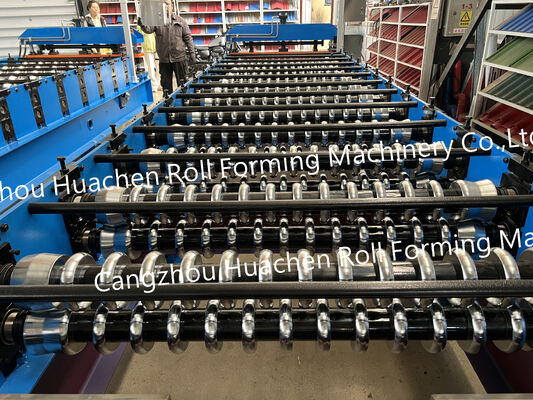

un emboîtement facile des recouvrements latéraux, et une évacuation rapide de l'eau de pluie, ce qui en fait l'un des profils les plus demandés en Afrique, en Amérique latine, au Moyen-Orient, et en Asie du Sud-Est.Disposition optimisée à 12 stations à haut rendement : Comme la géométrie des ondes sinusoïdales répartit uniformément les contraintes de flexion sans coins vifs, 12 stations de rouleaux calibrées avec précision permettent d'obtenir une précision de profil complète tout en réduisant l'encombrement de la machine,

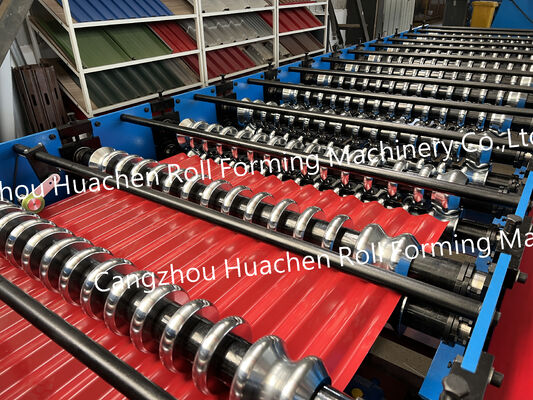

la consommation d'énergie, et l'investissement initial en équipement.Rouleaux en acier 45# trempés et chromés dur : Chaque rouleau d'onde est usiné CNC à partir d'acier plein 45#, traité thermiquement pour la résistance du noyau,
et plaqué électrolytiquement avec du chrome dur. Cette finition miroir empêche le décollement du zinc ou les éraflures de peinture sur les bobines minces de 0,3 mm à 0,6 mm.Cadre rigide en H 350 et arbres pleins Φ70 mm : Construit sur une base soudée lourde en H de 350 mm avec des arbres en acier plein de Φ70 mm, la machine élimine les vibrations et maintient une profondeur d'onde uniforme de 18 mm sur toute la largeur de la tôle de 1014 mm.

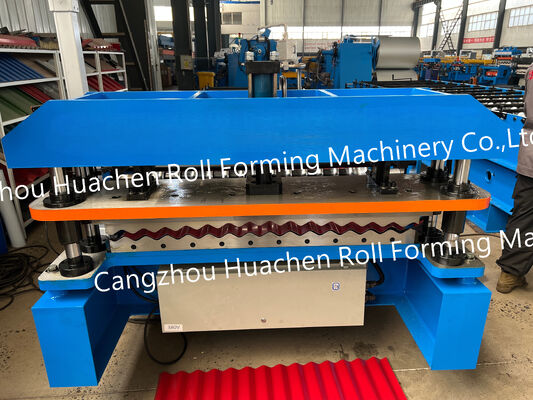

Coupe hydraulique Cr12 adaptée aux ondes et contrôle PLC : Entraînés par une unité hydraulique de 4 KW, les matrices de coupe en acier Cr12 rectifiées sur mesure correspondent à la courbe sinusoïdale exacte de 18-78 pour produire des bords nets,

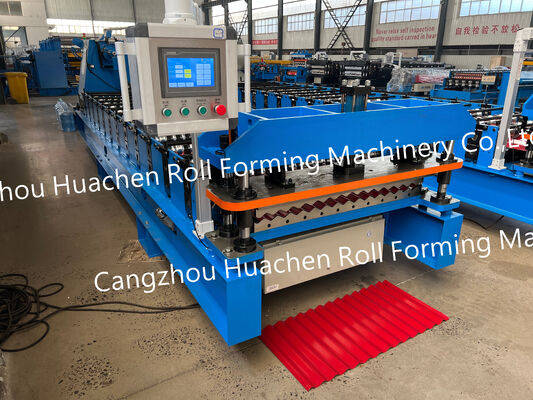

sans bavures, sans aplatir les ondes. Les opérateurs saisissent les longueurs et les quantités cibles sur l'automate tactile pour une production par lots automatisée.Applications typiques dans la construction Légère, empilable pour un transport économique,
et polyvalente pour une installation horizontale ou verticale, la tôle ondulée 18-78-1014 est largement utilisée dans :Bardage industriel et d'entrepôt : Bardage extérieur, toitures cintrées en berceau, et cloisons intérieures pour usines, ateliers,
et hangars de stockage.Toiture résidentielle et commerciale : Tôles de toiture ondulées et auvents économiques et résistants aux intempéries pour projets de logement, marchés, et étals de vente au détail.Structures agricoles et temporaires :
Étables, abris de stockage de céréales, panneaux de clôture, et logements de chantier modulaires.Calibrage en usine, expédition en conteneur et support technique Avant l'expédition, chaque ligne de formage de rouleaux HC 18-78-1014 est assemblée et testée avec de véritables bobines métalliques dans notre atelier pour vérifier la largeur de couverture effective de 1014 mm, la hauteur d'onde de 18 mm,
et la tolérance de coupe PLC. Toutes les surfaces en acier exposées sont enduites d'huile antirouille, et toute la ligne est solidement arrimée à l'intérieur d'un seul conteneur 40GP.
Nous fournissons des plans d'implantation des fondations, des manuels d'utilisation en anglais, des conseils de mise en service vidéo, une garantie de 12 mois, et un support de pièces de rechange à vie.Questions fréquemment posées (FAQ)Q1 : Que représentent les dimensions du modèle 18-78-1014 ?R : Le code du modèle spécifie la géométrie exacte de l'onde sinusoïdale :hauteur d'onde de 18 mm,pas d'onde de 78 mm (distance centre à centre entre les ondes), et largeur de couverture effective de 1014 mm après recouvrement latéral (13 pas complets de 78 mm).
Q2 : Quelle largeur de bobine d'acier est nécessaire pour la machine de formage de rouleaux 18-78-1014 ?
R : la machine utilise des bobines standard de 1200 mm ou 1220 mm de largeur en acier galvanisé (GI), acier pré-peint (PPGI), ou aluzinc d'une épaisseur de 0,3 mm à 0,6 mm.Q3 : 12 stations sont-elles suffisantes pour former une tôle ondulée sinusoïdale propre ?
R : Contrairement aux profils trapézoïdaux qui nécessitent des plis nets à 90 degrés, les ondes sinusoïdales se courbent en douceur sur toute la largeur de la tôle. Douze stations usinées CNC de précision offrent plus que suffisamment de passes de formage pour obtenir une profondeur d'onde exacte sans retour élastique ni ondulation des bords.Q4 : Quel est le délai de livraison, le MOQ et l'option de dérouleur ?R : La quantité minimale de commande est de 1 jeu, et notre capacité de production mensuelle est de 60 jeux. La fabrication standard et les tests de chargement de bobine prennent 30 jours ouvrables.
Vous pouvez choisir entre un dérouleur manuel standard de 5 tonnes ou un dérouleur hydraulique amélioré de 5 tonnes.
