Aperçu /Produits/Roll Carrelage formant la machine/Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré

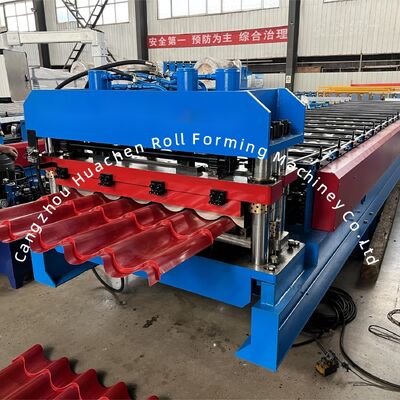

Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré

1 jeu
MOQ
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1220mm
Roller Stations: 18Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases(can be customized)
Mettre en évidence:

Roll Equipement de formage

,

rouleau de tuiles formant la machine
Informations de base
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: HC40-200 à 1000
Conditions de paiement et expédition
Détails d'emballage: La machine de formage de rouleaux principale et le dérouleur sont un emballage nu, le système de con
Délai de livraison: 25-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 20 Jeux par mois
Description de produit
Machine de formage de tuiles métalliques pour toiture, 13-22 postes
Aperçu du produit

Machine professionnelle de formage de tuiles métalliques pour toiture, conçue pour la production de tuiles en acier coloré avec 13 à 22 postes de formage personnalisables.

Caractéristiques principales
  • Performance impeccable
  • Construction robuste
  • Fonctionnement sans entretien
  • Longue durée de vie fonctionnelle
Spécifications techniques
Paramètre Spécification
Type de matériau PPGI/GI
Épaisseur 0.3-0.6mm
Largeur 1220mm
Postes de rouleaux 18 postes
Matériau des rouleaux et de l'arbre Acier 45# trempé et plaqué
Diamètre de l'arbre Φ70mm
Matériau de la cisaille CR12
Type d'entraînement Entraînement par chaîne
Vitesse 4 m/min
Puissance totale 5.5 + 5.5 KW
Tension 380V 50Hz 3 phases
Composants de la machine
Dérouleur manuel 5T
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 0

Supporte la bobine et permet un mouvement rotatif. Capacité de charge : 5T. Diamètre intérieur : 470-530mm (réglable). Équipé d'un dispositif de freinage pour éviter les dommages à la machine dus aux chocs pendant le fonctionnement.

Table d'alimentation et pré-cisailleuse
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 1

Guide la bobine dans la bonne position pour le formage. Comprend un dispositif de coupe à main pour une pré-coupe pratique lors du changement de couleur ou d'épaisseur.

Ensemble arbre et rouleaux
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 2

Matériau : Acier 45# trempé et plaqué. Les rouleaux traités sont lisses, durs, résistants à la rouille et ne rayent pas la tôle pendant le fonctionnement.

Groupe hydraulique
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 3

Alimente la cisaille pour les opérations de coupe. Le réservoir hydraulique utilise de l'huile hydraulique 46#. Équipé d'un ventilateur de refroidissement pour le refroidissement par circulation interne. Marque de la vanne solénoïde : Huade.

Armoire de commande à écran tactile
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 4

Dispose de modes de fonctionnement automatique et manuel. Permet de régler la longueur et la quantité de tôles cibles via l'écran tactile. Marques des composants électriques : VFD : Delta, Disjoncteur : Delixi, Contacteur : Delixi, Relais : Xinling, PLC : Delta, Transformateur : Delixi.

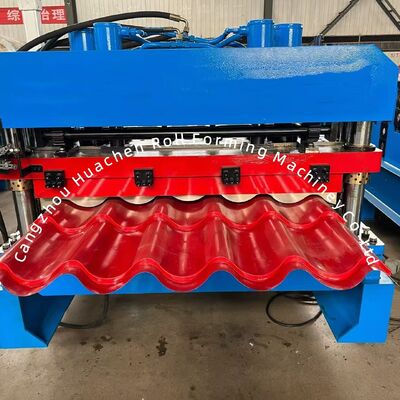

Section de pressage et cisaille
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 5
Table de sortie
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 6

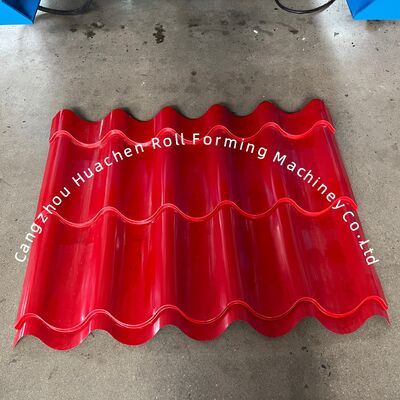

Collecte les produits formés. Support équipé de rouleaux pour faciliter l'avancement des produits sans les rayer.

Pièces de rechange incluses
Composant Quantité
Chaînes 2 jeux
Électrovanne 1 jeu
Interrupteur de fin de course 2 jeux
Clés plates 2 jeux
Clé hexagonale 2 jeux
Compteur 1 jeu
Clé 2 jeux
Joints d'étanchéité 1 jeu
Remarque : Tous les paramètres peuvent être personnalisés selon vos exigences spécifiques.
Processus de fonctionnement
  1. Déroulage
  2. Alimentation et guidage
  3. Formage
  4. Coupe
  5. Produits finis sur table de support
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 7
Informations sur l'emballage et la livraison
  1. La machine principale de formage de tuiles métalliques pour villas en acier et le dérouleur sont emballés nus (plastique imperméable disponible sur demande)
  2. Le système de contrôle PLC et la pompe moteur sont emballés avec du papier imperméable, les pièces de rechange dans une boîte en carton
  3. Un jeu de machines nécessite un conteneur de 40' pour l'expédition
Machine de formage de tuiles métalliques personnalisée 13-22 avec 380V et 5.5+4KW pour tuiles en acier coloré 8
