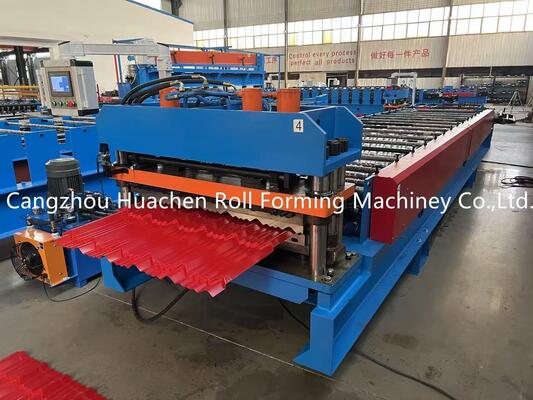

Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations

1SET
MOQ
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1000mm,1200mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Mettre en évidence:

Roll Equipement de formage

,

Roll Machine de formage à froid
Informations de base
Lieu d'origine: Chine
Nom de marque: HC
Certification: CE
Numéro de modèle: HC25-196-1000-1200: les données sont fournies à l'autorité compétente.
Conditions de paiement et expédition
Détails d'emballage: La machine de formage de rouleaux principale et le dérouleur sont un emballage nu, le système de con
Délai de livraison: 25-30 jours
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 20 ensembles / mois
Description de produit
4 KW machine de formage de rouleaux de tuiles vitrées à coupe hydraulique largeur de bobine 1200 mm
Machine de formage de rouleaux de toiture métallique de 1220 mm de largeur de bobine de style dominica
Spécifications techniques
Paramètre Spécification
Type de matériau IGP/IGP
Épaisseur 0.3-0.6 mm
Largeur 1 000 mm, 1 200 mm
Stations à rouleaux 12 stations
Matériau du rouleau et de l'arbre 45# Éteindre et plaquer l'acier
Diamètre de l'arbre Φ70 mm
Matériau du coupeur Le CR12
Type de lecteur Tracteur à chaîne
Vitesse 4 m/min
Puissance totale 5.5 + 5,5 kW
Voltage 380 V 50 Hz 3 phases
Spécifications du composant
5T Décoiler manuel
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 0

Cette partie est utilisée pour soutenir la bobine et faire tourner la bobine. Capacité de roulement: 5T. Diamètre intérieur: 470-530 mm (réglable selon la demande).Équipé d'un dispositif de freinage pour empêcher les dommages causés par l'impact de la machine pendant le fonctionnement.

Table d'alimentation et pré-coupeuse
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 1

Inclut un dispositif de coupe à traction manuelle pour la pré-coupe lors du changement de couleur ou d'épaisseur.

Arbre et rouleau
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 2

Les rouleaux transformés sont lisses, durs, résistants à la rouille et ne rayeront pas les feuilles pendant le fonctionnement.

Station de pompage hydraulique
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 3

Le réservoir hydraulique utilise de l'huile hydraulique 46 # équipé d'un ventilateur de refroidissement pour le refroidissement de circulation interne pour éviter les problèmes de température élevée de l'huile.Marque de soupape magnétiqueJe suis Huade.

Écran tactile
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 4

Fonctionne en mode automatique et manuel. Permet de régler la longueur et la quantité de feuille cible via écran tactile. Système simple et facile à utiliser.

Marques de composants électriques:

  • VFD: Delta
  • Coupe-circuit: Delixi
  • Contacteur: Delixi
  • Relé: Xinling
  • PLC: Delta
  • Transformateur: Delixi
Section de pressage et coupeuse
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 5 Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 6

La lame et le matériau du moule de pressage sont du CR12, avec une résistance élevée, une excellente dureté et une bonne résistance à l'usure.

Tableau de sortie
Machine de formage de rouleaux de tuiles vitrées à coupe hydraulique de 4 kW avec une largeur de bobine de 1200 mm et un rouleau de 12 stations 7

Récupère les produits formés, le support est équipé de rouleaux pour faciliter l'expédition sans rayures.

Pièces de rechange incluses
Partie Quantité
Des chaînes 2 ensembles
Valve électronique 1 série
Commutateur de déplacement 2 ensembles
Des clés ouvertes 2 ensembles
Clé hexagonale 2 ensembles
Compteur 1 série
- Une clé 2 ensembles
Sceaux à huile 1 série
Guide de dépannage
1. pompe à huile ne peut pas démarrer, manuel ne peut pas fonctionner:

(1) La ligne zéro n'est pas fixée. Le voltmètre indique plus de 200 V de tension normale, plus de 200 V indiquent une défaillance de la ligne zéro.

(2) Bouton d'arrêt d'urgence verrouillé.

2La pompe à huile peut être démarrée mais ne peut pas être utilisée manuellement:

Bouton automatique manuel non en position manuelle ou endommagé.

3Manuel normal, mais pas automatique:

(1) Le bouton de démarrage automatique n'est pas en position automatique ou est endommagé.

(2) Le couteau n'est pas inversé à la limite supérieure ou aux limites supérieure et inférieure.

(3) La moisissure n'est pas inversée à la limite supérieure ou aux limites supérieure et inférieure.

(4) Erreur de réglage des données.

4Le couteau monte et la pompe est bloquée.

(1) Limite supérieure incorrectement réglée ou interrupteur endommagé.

(2) K1 et K2 inversés.

(3) La soupape électromagnétique coincée. Éteignez la pompe à huile et appuyez sur le couteau pour couper. Lorsque vous entendez le son "clic", allumez la pompe et levez le couteau à la position limite supérieure.

5Le couteau continue de se déplacer vers le bas et maintient la pompe:

(1) Limite inférieure mal réglée ou interrupteur endommagé.

(2) La soupape électromagnétique est coincée. Éteignez la pompe à huile, appuyez sur le couteau pour couper. Lorsque vous entendez le son "clic", allumez la pompe pour soulever le couteau à la position limite supérieure.

6La moisissure monte et retient la pompe à huile:

(1) Limite supérieure incorrectement réglée ou interrupteur endommagé.

(2) K3 et K4 inversés.

(3) soupape électromagnétique coincée. Éteignez la pompe à huile et appuyez sur le type de levage et de pression respectivement. Lorsque vous entendez le son "clic", allumez la pompe pour soulever le moule à la position limite supérieure.

7La moisissure continue à descendre et retient la pompe:

(1) Limite inférieure mal réglée ou interrupteur endommagé.

(2) K3 et K4 inversés.

(3) soupape solénoïde coincée. Éteignez la pompe à huile et appuyez sur le booster de pression. Lorsque vous entendez le son "clic", allumez la pompe et levez le couteau à la position limite supérieure.

Spécifications supplémentaires
Aspect et taille 8580 × 1550 × 1510 mm
Puissance totale 4 + 5,5 kW
Épaisseur de la matière première 0.3 à 0,6 mm
Productivité 0 à 2 m/min
Diamètre de l'arbre Φ70 mm
