Détails sur le produit:
|
| Type de matériau: | PPGI/GI | Épaisseur du matériau: | 0.3-0.6 mm |
|---|---|---|---|
| Largeur du matériau: | 1220 mm | Stations à rouleaux: | 18 stations |
| Matériaux du rouleau et de l'arbre: | 45# Éteindre et plaquer l'acier | Diamètre du faisceau: | Φ70mm |
| Matériau du coupeur: | Cr12 | Type de lecteur: | Le moteur à chaîne |
| la vitesse: | 15m/min | Puissance totale: | 5.5 + 5,5 kW |
| Voltage: | 380V 50Hz 3phases | ||
| Mettre en évidence: | Machine de formage de rouleaux de tuiles vitrées efficace,Machine de formage de rouleaux de tuiles vitrées populaire,Le célèbre rouleau de tuiles vitrées |
||

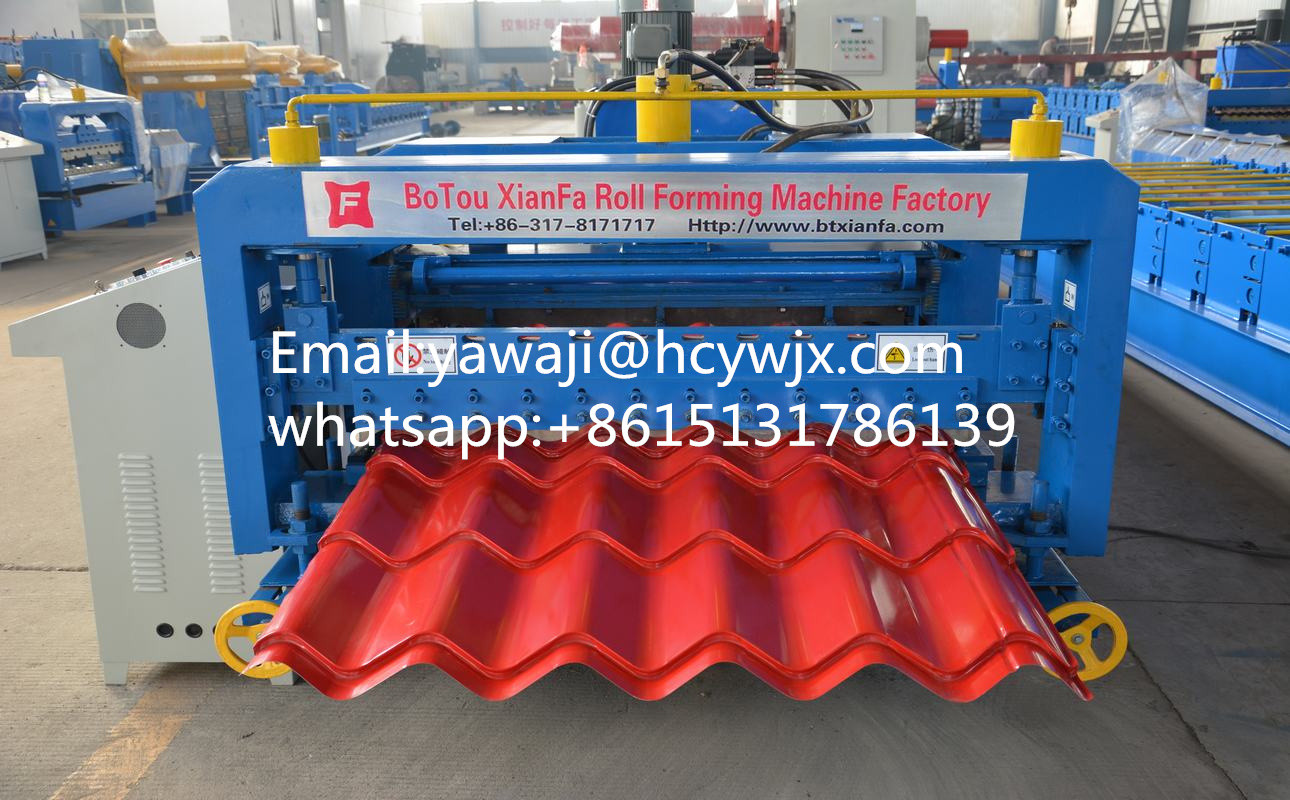

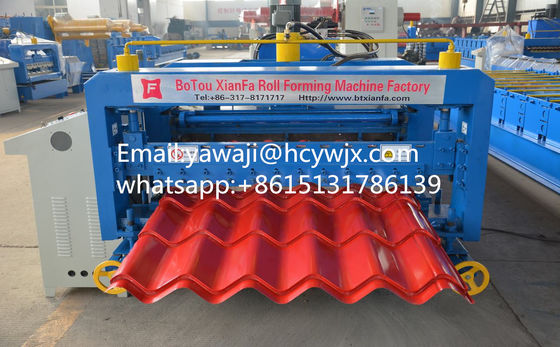

Produituct Description
Il est doté d'un haut degré d'automatisation et peut fonctionner en continu.Par exemple:, certains modèles avancés peuvent produire un grand nombre de carreaux vitrés par heure, ce qui peut répondre aux besoins des projets à grande échelle..
Flux de travail
Découler → Alimentation du matériau → Formage du rouleau → Coupe → Rassemblement
Principaux paramètres techniques
| Matériel | Le type | IGP/IGP |
| Épaisseur | 0.3-0.6 mm | |
| Largeur | 1220mm | |
| Des rouleauxLa gares | 18Les stations | |
| Matériau du rouleau et de l'arbre | 45#STélésQ. Je vous en prie.En revanche,Platéraux | |
| Diamètre de l'arbre | Φ70 mm | |
| Matériau du coupeur | Le CR12 | |
| Type de lecteur | Le moteur à chaîne | |
| Vitesse | 2 à 4 m/min | |
| Puissance totale | 5.5+5.5KW | |
| Voltage | 380 V à 50 Hz 3Ples haïs | |
5TLe manuelLecouler
Cette partie est utilisée pour soutenir la bobine.
Et faites la bobine de façon rotative.
Capacité de roulement: 5 T
Diamètre intérieur: 470 à 530 mm
(réglable en fonction de la demande.)
Afin d'éviter que la machine ne soit endommagée par un choc pendant le fonctionnement de la machine, nous avons installé un dispositif de freinage pour vous.
Arbre et rouleau
Le matériau est de 45 #STélésQ. Je vous en prie.En revanche,Platéraux.
Les rouleaux transformés sont lisses, durs et ne rouillent pas.
Ne laissera aucune rayure sur la feuille lors du travail.
Le matériau de la lame est CR12.
Avec une résistance élevée, une meilleure durcissement et une bonne résistance à l'usure.
Le cylindre hydraulique entraîne la découpeuse à monter et descendre.le coupeur se déplace pour couper la tuile d'acier de couleur pour obtenir la tuile finie vitrée de la longueur requise.
Pour l'hydrauliqueStation de pompage
Le but de cette station de pompageconduirele coupeur pour commencer le travail de coupes.
Lehydrauliqueutilisation des réservoirs46# huile hydraulique.
Équipés d'un ventilateur de refroidissementqui cuneJerefroidissement de la circulation interne,pour s'assurer que la station de pompage d'huile ne sera pas affectée par la température élevée de l'huilependant le travail.
Marque de soupape magnétique: Huade
TJe vous en prie.ScréanCle contrôleCabinet
Le boîtier de commande a deux modes, automatique et manuelles modes.
La longueur unitaire de la feuille viséeet quantitépeut être réglée dans let- Je vous en prie.
Le système est simple et facile à utiliser.
ÉlectricitéCcomposanteB. PourRands:
1.VFD:Le Delta
2- Un disjoncteur.:Délicieux
3. le contacteur:Délicieux
4Relais.:Le Xinling
5. PLC:Le Delta
6Le transformateur.:Délicieux
L'équipement a une conception structurelle raisonnable et le démontage, l'assemblage et l'entretien de chaque composant sont relativement pratiques.les pièces communes sont facilement disponibles sur le marché, ce qui réduit les coûts d'entretien et les difficultés de réparation, et réduit les temps d'arrêt des équipements.
